A70: сбои автофокусировки и возврата домой
Автофокусировка или хоуминг завершаются сбоем, ось движется неправильно, фигуры искажаются или головка сталкивается с рамой.
Перед началом. Выключите станок и отключите питание от сети, прежде чем открывать лазерный модуль или блок управления либо отсоединять любой кабель. Сначала дайте лазерному модулю остыть. Всегда надевайте защитные очки для работы с лазером, когда возможно лазерное излучение, в том числе при пробных прожигах: A70 — лазер с открытой рамой без защитного кожуха. Не направляйте лазер на отражающие поверхности.
¶ Сбой автофокусировки
Что вы наблюдаете: Во время автофокусировки ось Z останавливается на полпути, движется только в одном направлении или не меняет направление в верхнем либо нижнем положении.
Проверяйте в таком порядке:
-
Проверьте, может ли перемещаться ось Z: в программе AtomStack Studio или LightBurn нажмите кнопки управления перемещением оси Z и понаблюдайте, правильно ли ось Z станка перемещается в указанном направлении.
-
Проверьте работу оси Z во время автофокусировки: если ось Z застревает на полпути, сначала выполните механическую регулировку оси Z. Если проблема сохраняется после регулировки, это указывает на неисправность двигателя оси Z, и его необходимо заменить. См. видео по механической регулировке оси Z и видео по замене двигателя оси Z для получения инструкций.
Нажмите, чтобы посмотреть видео на YouTube
Нажмите, чтобы посмотреть видео на YouTube
-
Осмотрите верхний и нижний концевые выключатели: если во время процесса автофокусировки ось Z достигает верхнего или нижнего предела, но не разворачивается в обратную сторону, это может быть вызвано неисправностью концевого выключателя. Вручную нажмите верхний концевой выключатель оси Z и нижний концевой выключатель лазера и понаблюдайте, срабатывает ли сигнал тревоги или предупреждение. Если предупреждение не появляется, проверьте наличие обрывов проводов концевого выключателя и осмотрите плату (PCB) рядом с крепёжным винтом на предмет потери покрытия или царапин, которые могут вызвать короткое замыкание. Если видимых проблем не обнаружено, вероятно, концевой выключатель неисправен и требует замены. См. видео по замене верхнего концевого выключателя оси Z и видео по замене платы драйвера и вентилятора 70 Вт для подробных инструкций.
Нажмите, чтобы посмотреть видео на YouTube
- Проверьте двигатель оси Z: если двигатель оси Z слегка вибрирует, но лазерный модуль не перемещается, это указывает на неисправность двигателя оси Z. См. видео по замене двигателя оси Z для инструкций по ремонту.
- Если ось Z может перемещаться только вверх или только вниз, это указывает на неисправность материнской платы или соединительного кабеля материнской платы. См. видео по замене материнской платы 70 Вт и видео по замене кабеля материнской платы для дальнейшей диагностики и шагов по замене.
Нажмите, чтобы посмотреть видео на YouTube
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Сигнал 9 при хоуминге · Модуль шатается
¶ Сигнал 9 при хоуминге
Что вы наблюдаете: Хоуминг завершается сбоем, а программа показывает «Сигнал тревоги 9» (Alarm 9).
Проверяйте в таком порядке:
Сигнал тревоги 9 обычно возникает при сбое процесса хоуминга. Основные причины и шаги по диагностике:
- Проверьте концевые выключатели: вручную нажмите концевые выключатели на раме станка, верхний концевой выключатель оси Z и нижний концевой выключатель на лазерном модуле. Понаблюдайте, появляется ли уведомление о срабатывании. Если один из них не реагирует, проверьте проводку концевого выключателя и не повреждено ли изоляционное покрытие вокруг отверстия крепёжного винта. Если проблем не обнаружено, возможно, концевой выключатель неисправен и требует замены.
- Определите момент возникновения сигнала тревоги: последовательность хоуминга начинается с автофокусировки оси Z, затем переходит к хоумингу. Если сигнал тревоги появляется до завершения автофокусировки, это указывает на неисправность оси Z — см. шаги диагностики в разделе «Сбой автофокусировки».
- Если возникает несколько сигналов тревоги или ошибок, попробуйте перепрошить прошивку. Если проблема сохраняется даже после переключения на программу AtomStack Studio, возможно, неисправна материнская плата — замените материнскую плату при необходимости (см. видео по замене материнской платы 70 Вт).
Проверка результата: Нажмите «Домой» (Home): станок завершает хоуминг в нижнем левом углу без сигнала тревоги.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Сбой автофокусировки · Хоуминг не в ту сторону
¶ Хоуминг не в ту сторону
Что вы наблюдаете: При хоуминге станок движется от нижнего левого угла и не останавливается в точке (0,0).
Проверяйте в таком порядке:
-
Проверьте настройки направления двигателя: измените значение параметра $23 в разделе Machine Settings (Настройки станка) программы управления. Если он в данный момент включён, отключите его; если отключён — включите.
-
Убедитесь, что другие параметры не были изменены: если указанные выше настройки не решают проблему, попробуйте восстановить заводские настройки по умолчанию, введя $RST=* в поле команд консоли. Если восстановление заводских настроек не решает проблему, перепрошейте прошивку (обратитесь в службу поддержки, указав серийный номер, чтобы получить правильную версию прошивки).
Проверка результата: Нажмите «Домой» (Home): станок завершает движение в точке (0,0) в нижнем левом углу.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Сигнал 9 при хоуминге · Столкновение с рамой
¶ Сбой движения оси X/Y
Что вы наблюдаете: При управлении перемещением станка одна из осей не движется или движется неправильно.
Проверяйте в таком порядке:
-
Проверьте перемещение по осям через программное обеспечение: используйте программу AtomStack Studio, LightBurn или LaserGRBL, нажмите кнопки направленного перемещения (вверх, вниз, влево, вправо) и понаблюдайте, нормально ли перемещается другая ось.
-
Осмотрите подключение кабеля двигателя: если другая ось перемещается правильно, проверьте кабель двигателя проблемной оси на предмет изогнутых контактов, обрывов или других видимых повреждений. Если аномалий не обнаружено, надёжно подключите кабель двигателя заново и повторите тест.
-
Проверьте наличие повреждений двигателя: если проблема сохраняется после повторного подключения, возможно, неисправен сам двигатель. Снимите кабельный трек (гусеничную цепь) оси X и поменяйте местами кабель двигателя оси X с портом двигателя оси Y на материнской плате, затем протестируйте перемещение. См. видео по тесту замены двигателей 70 Вт для получения подробных инструкций. В следующей таблице приведено подробное руководство по диагностике:
Нажмите, чтобы посмотреть видео на YouTube
| Ситуация | Метод диагностики |
|---|---|
| Ось X в норме, ось Y неисправна | Подключите кабель двигателя оси X к двигателю оси Y: если ось Y по-прежнему не может перемещаться, неисправен двигатель оси Y; если ось Y может перемещаться, проблема заключается в драйвере двигателя на материнской плате или в соединительном кабеле материнской платы. См.: видео по замене двигателя 70 Вт, видео по замене материнской платы 70 Вт, видео по замене соединительного кабеля материнской платы 70 Вт. |
| Ось Y в норме, ось X неисправна | Подключите кабель двигателя оси X к двигателю оси Y: если двигатель оси Y не перемещается, проблема заключается в драйвере двигателя на материнской плате или в соединительном кабеле материнской платы; если двигатель оси Y по-прежнему перемещается, неисправен двигатель оси X. См.: видео по замене двигателя 70 Вт, видео по замене материнской платы 70 Вт, видео по замене соединительного кабеля материнской платы 70 Вт. |
| Ни ось X, ни ось Y не перемещаются | Проверьте соединительные кабели материнской платы на предмет обрывов или защемления внутри кабельной цепи. Если аномалий не обнаружено, проблема, вероятно, заключается в материнской плате. После подключения станка введите $RST=* в поле кода консоли программы и выполните команду. Если это не решает проблему, попробуйте перепрошить прошивку (обратитесь в службу поддержки, указав серийный номер, чтобы получить правильную версию прошивки). См. видео по прошивке для получения инструкций. |
Нажмите, чтобы посмотреть видео на YouTube
- Если перепрошивка не решает проблему, необходимо заменить как материнскую плату, так и соединительный кабель материнской платы. См. видео по замене материнской платы 70 Вт и видео по замене соединительного кабеля материнской платы 70 Вт.
Проверка результата: Переместите каждую ось из программы: обе движутся плавно в выбранном направлении.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Искажение рисунка · Столкновение с рамой
¶ Искажение рисунка
Что вы наблюдаете: Квадраты и окружности получаются изогнутыми, волнистыми, перекошенными или с неправильным масштабом.
Проверяйте в таком порядке:
-
Определите неисправную ось: выгравируйте квадрат и контур круга, чтобы определить, какая ось неисправна (или обе). Например, используйте скорость 10 000 мм/мин, мощность 30% и режим резки на фанере для тестирования квадратных и круглых узоров.
-

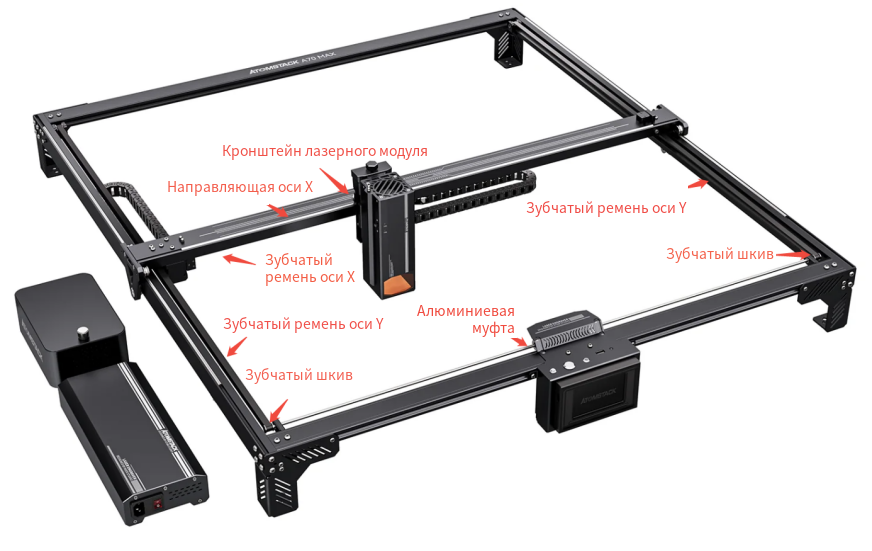

Осмотрите компоненты на предмет повреждений: тщательно проверьте направляющие рельсы и ролики на неисправной оси на предмет повреждений. Убедитесь, что натяжение ремня ГРМ соответствует норме (см. видео по регулировке конструкции 70 Вт). Также проверьте, не расшатан ли или не шатается ли кронштейн лазерного модуля на оси X.
-
Проверьте выравнивание конструкции: отрегулируйте конструкцию неисправной оси. После каждой регулировки гравируйте квадрат и круг, чтобы увидеть, улучшился ли результат. Если есть улучшение, продолжайте регулировку; если нет, дальнейшая регулировка в этой области не требуется. См. видео по регулировке конструкции серии 70 Вт.
Нажмите, чтобы посмотреть видео на YouTube
- Проверьте выравнивание оси X: если линии наклонены, но не волнистые и не изогнутые, проблема, вероятно, заключается в том, что ось X не параллельна нижней балке. Отрегулируйте ось X так, чтобы она была параллельна. См. видео по регулировке параллельности оси X серии 70 Вт.
Нажмите, чтобы посмотреть видео на YouTube
-
Подтвердите настройки длины шага: если вывод просто пропорционально неверен (без изгибов, деформации или смещения), проверьте, не были ли изменены значения шага $100 и $101 относительно значения по умолчанию 133.33. Откройте LightBurn или LaserGRBL, перейдите в меню Edit (Правка), выберите Machine Settings (Настройки станка) и проверьте значения в разделе Outputs Setup (Настройка выходов).
-
Если значения шага верны, обратитесь в службу поддержки, чтобы получить подходящую прошивку, и перепрошейте станок.
-
Если ни один из вышеуказанных шагов не решает проблему, причиной может быть неисправность управления материнской платы, и материнскую плату может потребоваться заменить. См. видео по замене материнской платы 70 Вт для получения инструкций.
Проверка результата: Повторно выгравируйте тестовые квадрат и окружность: стороны прямые, окружность круглая, размер правильный.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Сбой движения оси X/Y · Модуль шатается
¶ Столкновение с рамой
Что вы наблюдаете: Во время кадрирования или гравировки лазерная головка сталкивается с рамой.
Проверяйте в таком порядке:
- Проверьте размер файла: убедитесь, что файл находится в пределах зоны гравировки и не содержит отрицательных координат.
- Подтвердите фактический диапазон гравировки: обратите внимание, что если включено вспомогательное позиционирование (использование центра перекрестия в качестве начальной точки лазера), зона гравировки будет уменьшена.
- Проверьте наличие проблем с программным обеспечением: попробуйте подключиться через AtomStack Studio, чтобы увидеть, сохраняется ли проблема. Если вы используете LightBurn, убедитесь, что используете лицензионную версию.
- Подтвердите правильность перемещения станка: используйте программу для перемещения станка вверх, вниз, влево и вправо и проверьте, правильны ли расстояние и направление. Если нет, попробуйте прошить новую прошивку (обратитесь в службу поддержки, указав серийный номер станка, чтобы получить правильную прошивку).
- Проверьте состояние прошивки: если расстояние и направление перемещения верны, всё равно попробуйте перепрошить прошивку, используя правильную версию. См. видео по прошивке для получения инструкций.
- Если ни одно из вышеуказанных решений не помогло, проблема может быть вызвана неисправностью материнской платы. Обратитесь в службу поддержки и предоставьте серийный номер для подтверждения правильной версии материнской платы. См. видео по замене материнской платы 70 Вт для инструкций.
Проверка результата: Выполните кадрирование задания: головка проходит по контуру, не касаясь рамы.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Хоуминг не в ту сторону · Смещение перекрестия
¶ Модуль шатается
Что вы наблюдаете: Лазерный модуль и его крепление шатаются на оси X.
Проверяйте в таком порядке:
- Проверьте узел ползуна: сначала попробуйте затянуть все винты, включая винты на направляющих роликах и эксцентриковые гайки на ползуне. См. видео по регулировке ползуна оси X 70 Вт для получения инструкций.
- Если проблема не устраняется регулировкой или сохраняется после неё, необходимо заменить ползун оси X. См. видео по замене ползуна оси X 70 Вт для инструкций.
Нажмите, чтобы посмотреть видео на YouTube
Проверка результата: Возьмитесь за модуль и попробуйте покачать его: люфта нет.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Искажение рисунка · Сбой автофокусировки
¶ Головка не перемещается
Что вы наблюдаете: После включения питания не удаётся переместить лазерную головку в нужное место для гравировки.
Проверяйте в таком порядке:
- Убедитесь, что функция возобновления гравировки после отключения питания не включена: если функция возобновления гравировки после отключения питания включена, а вы хотите переместить станок вручную, отключите функцию «возобновление гравировки после отключения питания» после подключения к приложению AtomStack или программе AtomStack Studio. См. обучающее видео по включению и выключению функций гравировального станка серии 70 Вт.
Нажмите, чтобы посмотреть видео на YouTube
- Проверьте состояние подключения проводки: если вы не можете переместить станок через программу, сначала осмотрите, правильно ли подключены соединительные кабели материнской платы, и проверьте наличие изогнутых или сломанных контактов в разъёмах портов. Если всё выглядит нормально, проблема может заключаться в материнской плате — сначала попробуйте прошить прошивку (обратитесь в службу поддержки, указав серийный номер, чтобы получить правильную версию прошивки). Если перепрошивка не решает проблему, материнскую плату может потребоваться заменить. См. видео по замене материнской платы 70 Вт для получения инструкций.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Сигнал 9 при хоуминге
¶ Ролик без остановки
Что вы наблюдаете: При подключённом поворотном приспособлении ролик непрерывно вращается вместо выполнения движений задания.
Проверяйте в таком порядке:
-
Проверьте, включён ли автоматический хоуминг: убедитесь, что настройка «Автоматический хоуминг при запуске» отключена в программе.
-
Проверьте, включена ли функция возврата в конечную позицию: убедитесь, что функция «Возврат в конечную позицию» также отключена при использовании роторного ролика.
-
Проверьте, выбрана ли опция «Начать с абсолютных координат»: режим гравировки в программе не должен использовать абсолютные координаты при работе с роторным модулем.
Проверка результата: Запустите задание с поворотным приспособлением: ролик вращается в соответствии с заданием и останавливается после его завершения.
Проблема не решена? Обратитесь в службу поддержки и приложите сведения из раздела Что отправить в поддержку.
Связанные проблемы: Хоуминг не в ту сторону
