A70 : mise au point et retour à l'origine en panne
La mise au point automatique ou le retour à l'origine échoue, un axe se déplace mal, les motifs sont déformés ou la tête heurte le châssis.
Avant de commencer. Éteignez la machine et débranchez l'alimentation avant d'ouvrir le module laser ou le boîtier de commande, ou de débrancher un câble. Laissez d'abord refroidir le module laser. Portez des lunettes de protection laser dès que le laser peut émettre, y compris lors des essais de gravure : l'A70 est un laser à châssis ouvert, sans caisson de protection. Ne dirigez pas le laser vers des surfaces réfléchissantes.
¶ Mise au point en échec
Ce que vous observez : Pendant la mise au point automatique, l'axe Z s'arrête en cours de déplacement, ne se déplace que dans un sens ou ne repart pas dans l'autre sens en haut ou en bas.
Vérifiez dans cet ordre :
-
Vérifiez si l'axe Z peut se déplacer : dans AtomStack Studio ou LightBurn, cliquez sur les boutons de déplacement de l'axe Z et observez si l'axe Z du graveur se déplace correctement dans le sens indiqué.
-
Vérifiez le fonctionnement de l'axe Z pendant la mise au point automatique : si l'axe Z se bloque à mi-course, effectuez d'abord un réglage mécanique de l'axe Z. Si le problème persiste, le moteur de l'axe Z est défectueux et doit être remplacé. Consultez les vidéos A70 : réglage de la structure de l'axe Z et A70 : remplacement du moteur de l'axe Z pour vous guider.
Cliquez pour lire la vidéo sur YouTube
Cliquez pour lire la vidéo sur YouTube
-
Inspectez les capteurs de fin de course supérieur et inférieur : si, pendant la mise au point automatique, l'axe Z atteint la limite supérieure ou inférieure sans repartir en sens inverse, un capteur de fin de course peut être défectueux. Appuyez manuellement sur le capteur de fin de course supérieur de l'axe Z et sur le capteur inférieur du laser, puis observez si une alarme ou un avertissement se déclenche. Si aucun avertissement n'apparaît, recherchez des fils coupés sur le capteur et vérifiez si la carte de circuit imprimé présente une perte de peinture ou des rayures près de la vis de fixation, ce qui peut provoquer un court-circuit. Si aucun problème visible n'est constaté, le capteur est probablement défectueux et doit être remplacé. Consultez les vidéos A70 : remplacement du capteur de fin de course supérieur de l'axe Z et A70 : remplacement de la carte de pilotage et du ventilateur du laser 70 W pour les étapes détaillées.
Cliquez pour lire la vidéo sur YouTube
- Vérifiez le moteur de l'axe Z : s'il vibre légèrement mais que le module laser ne bouge pas, le moteur de l'axe Z est défectueux. Consultez la vidéo A70 : remplacement du moteur de l'axe Z pour les instructions de réparation.
- Si l'axe Z ne peut que monter ou que descendre, cela suggère une défaillance de la carte mère ou de son câble de connexion. Consultez les vidéos A70 : remplacement de la carte mère 70 W et A70 : remplacement du câble de connexion de la carte mère du laser 70 W pour poursuivre le dépannage et le remplacement.
Cliquez pour lire la vidéo sur YouTube
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Alarme 9 au retour · Jeu du module laser
¶ Alarme 9 au retour
Ce que vous observez : Le retour à l'origine échoue et le logiciel affiche « Alarme 9 (Alarm 9) ».
Vérifiez dans cet ordre :
Alarm 9 apparaît généralement lorsque le retour à l'origine échoue. Les principales causes et les étapes de dépannage sont les suivantes :
- Vérifiez les capteurs de fin de course : appuyez manuellement sur les capteurs du châssis, le capteur supérieur de l'axe Z et le capteur inférieur du module laser. Observez si une notification de déclenchement apparaît. Si l'un d'eux ne répond pas, vérifiez son câblage et l'état du revêtement isolant autour du trou de la vis de fixation. Si aucun problème n'est constaté, le capteur peut être défectueux et doit être remplacé.
- Identifiez le moment où l'alarme se déclenche : la séquence de retour à l'origine commence par la mise au point automatique de l'axe Z, puis passe au retour à l'origine. Si l'alarme apparaît avant la fin de la mise au point automatique, cela indique un dysfonctionnement de l'axe Z — consultez les étapes de dépannage de la section « Échec de la mise au point automatique ».
- Si plusieurs alarmes ou erreurs surviennent, essayez de réinstaller le firmware. Si le problème persiste même avec AtomStack Studio, la carte mère peut être défectueuse — remplacez-la si nécessaire (consultez la vidéo A70 : remplacement de la carte mère 70 W).
Confirmez la résolution : Cliquez sur « Accueil » : la machine termine son retour à l'origine dans le coin inférieur gauche sans alarme.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Mise au point en échec · Retour en sens inverse
¶ Retour en sens inverse
Ce que vous observez : Pendant le retour à l'origine, la machine s'éloigne du coin inférieur gauche et ne s'arrête pas en (0,0).
Vérifiez dans cet ordre :
-
Vérifiez les réglages du sens des moteurs : modifiez la valeur $23 dans Machine Settings du logiciel de pilotage. Si elle est activée, désactivez-la ; si elle est désactivée, activez-la.
-
Confirmez qu'aucun autre paramètre n'a été modifié : si les réglages ci-dessus ne résolvent pas le problème, essayez de rétablir les paramètres d'usine en saisissant $RST=* dans le champ de commande de la console. Si cela ne suffit pas, réinstallez le firmware (contactez le service client avec le numéro de série pour obtenir la bonne version).
Confirmez la résolution : Cliquez sur « Accueil » : la machine termine en (0,0) dans le coin inférieur gauche.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Alarme 9 au retour · Collision avec châssis
¶ Axe X ou Y anormal
Ce que vous observez : Un axe ne bouge pas ou se déplace mal lorsque vous commandez les déplacements de la machine.
Vérifiez dans cet ordre :
-
Vérifiez les déplacements des axes dans le logiciel : dans AtomStack Studio, LightBurn ou LaserGRBL, cliquez sur les boutons de direction (haut, bas, gauche, droite) et observez si l'autre axe se déplace normalement.
-
Inspectez le branchement du câble moteur : si l'autre axe fonctionne correctement, vérifiez si le câble moteur de l'axe défaillant présente des broches tordues, cassées ou d'autres dommages visibles. Si vous ne constatez aucune anomalie, rebranchez fermement le câble moteur et refaites un essai.
-
Vérifiez si le moteur est endommagé : si le problème persiste après le rebranchement, le moteur lui-même peut être défectueux. Retirez la chaîne porte-câbles de l'axe X et branchez le câble moteur de l'axe X sur le port moteur de l'axe Y de la carte mère, puis testez le déplacement. Consultez la vidéo A70 : permutation des moteurs pour les instructions détaillées. Le tableau suivant présente les vérifications à effectuer :
Cliquez pour lire la vidéo sur YouTube
| Situation | Méthode de dépannage |
|---|---|
| Axe X normal, axe Y défaillant | Branchez le câble moteur de l'axe X sur le moteur de l'axe Y : si l'axe Y ne peut toujours pas bouger, son moteur est défectueux ; s'il peut bouger, le problème vient du pilote moteur sur la carte mère ou du câble de connexion de la carte mère. Consultez : A70 : remplacement du moteur, A70 : remplacement de la carte mère 70 W, A70 : remplacement du câble de connexion de la carte mère du laser 70 W. |
| Axe Y normal, axe X défaillant | Branchez le câble moteur de l'axe X sur le moteur de l'axe Y : si le moteur de l'axe Y ne bouge pas, le problème vient du pilote moteur sur la carte mère ou du câble de connexion de la carte mère ; s'il bouge encore, le moteur de l'axe X est défectueux. Consultez : A70 : remplacement du moteur, A70 : remplacement de la carte mère 70 W, A70 : remplacement du câble de connexion de la carte mère du laser 70 W. |
| Les axes X et Y ne peuvent pas se déplacer | Vérifiez si les câbles de connexion de la carte mère sont coupés ou pincés dans la chaîne porte-câbles. Si vous ne constatez aucune anomalie, la carte mère est probablement en cause. Après avoir connecté le graveur, saisissez $RST=* dans le champ de code de la console du logiciel et exécutez la commande. Si cela ne résout pas le problème, essayez de réinstaller le firmware (contactez le service client avec le numéro de série pour obtenir la bonne version). Consultez la vidéo A70 : installation du firmware pour vous guider. |
Cliquez pour lire la vidéo sur YouTube
- Si la réinstallation du firmware ne résout pas le problème, remplacez la carte mère et son câble de connexion. Consultez les vidéos A70 : remplacement de la carte mère 70 W et A70 : remplacement du câble de connexion de la carte mère du laser 70 W.
Confirmez la résolution : Commandez le déplacement de chaque axe depuis le logiciel : les deux se déplacent sans à-coups dans le sens demandé.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Motifs déformés · Collision avec châssis
¶ Motifs déformés
Ce que vous observez : Les carrés et les cercles sont courbés, ondulés, déformés ou à la mauvaise échelle.
Vérifiez dans cet ordre :
-
Identifiez l'axe défaillant : gravez les contours d'un carré et d'un cercle pour déterminer quel axe fonctionne mal (ou si les deux sont concernés). Par exemple, testez ces motifs sur du contreplaqué en mode découpe, à une vitesse de 10 000 mm/min et une puissance de 30 %.
-

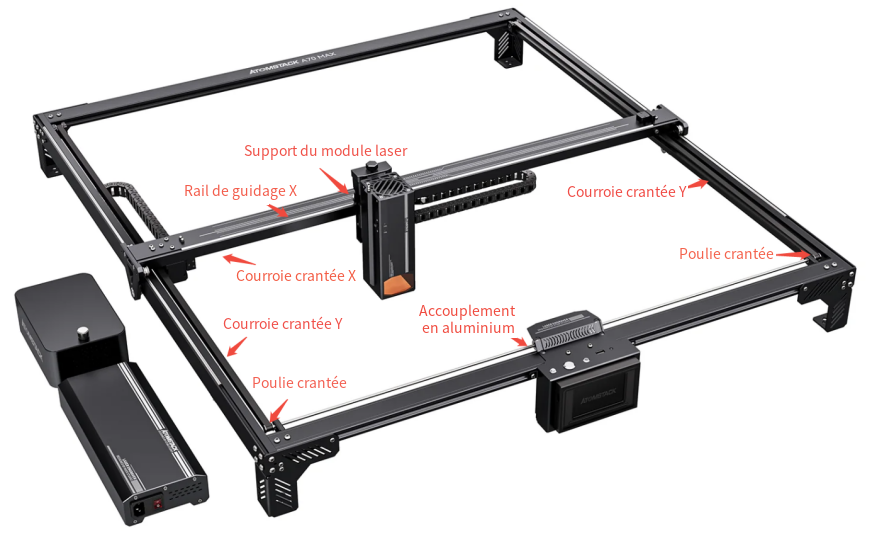

Inspectez les composants : vérifiez soigneusement si les rails de guidage et les galets de l'axe défaillant sont endommagés. Assurez-vous que la tension de la courroie crantée est adaptée (consultez la vidéo A70 : réglage de la structure). Vérifiez également si le support du module laser sur l'axe X est desserré ou présente du jeu.
-
Vérifiez l'alignement de la structure : réglez la structure de l'axe défaillant. Après chaque réglage, gravez un carré et un cercle pour voir si le résultat s'améliore. Si oui, poursuivez les réglages ; sinon, aucun réglage supplémentaire n'est nécessaire à cet endroit. Consultez la vidéo A70 : réglage de la structure.
Cliquez pour lire la vidéo sur YouTube
- Vérifiez l'alignement de l'axe X : si les lignes sont inclinées mais ni ondulées ni courbes, l'axe X n'est probablement pas parallèle à la traverse inférieure. Réglez l'axe X pour assurer ce parallélisme. Consultez la vidéo A70 : réglage du parallélisme de l'axe X.
Cliquez pour lire la vidéo sur YouTube
-
Vérifiez les réglages de pas : si seules les proportions du résultat sont incorrectes (sans courbure, déformation ni décalage), vérifiez si les valeurs de pas $100 et $101 ont été modifiées par rapport à la valeur par défaut 133.33. Ouvrez LightBurn ou LaserGRBL, accédez au menu Edit (édition), sélectionnez Machine Settings (paramètres de la machine) et vérifiez les valeurs dans la section Outputs Setup (configuration des sorties).
-
Si les valeurs de pas sont correctes, contactez le service client pour obtenir le firmware approprié et réinstallez-le.
-
Si aucune des étapes ci-dessus ne résout le problème, la commande par la carte mère peut être défaillante et la carte mère peut nécessiter un remplacement. Consultez la vidéo A70 : remplacement de la carte mère 70 W pour vous guider.
Confirmez la résolution : Gravez à nouveau le carré et le cercle de test : les bords sont droits, le cercle est rond et les dimensions sont correctes.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Axe X ou Y anormal · Jeu du module laser
¶ Collision avec châssis
Ce que vous observez : Pendant le cadrage ou la gravure, la tête laser heurte le châssis.
Vérifiez dans cet ordre :
- Vérifiez les dimensions du fichier : assurez-vous qu'il tient dans la zone de gravure et ne contient aucune coordonnée négative.
- Vérifiez la zone de gravure réelle : si le positionnement auxiliaire (utilisation du centre du réticule comme point de départ du laser) est activé, la zone de gravure est réduite.
- Vérifiez le logiciel : essayez de vous connecter avec AtomStack Studio pour voir si le problème persiste. Si vous utilisez LightBurn, assurez-vous de disposer d'une version sous licence.
- Vérifiez les déplacements du graveur : utilisez le logiciel pour le déplacer vers le haut, le bas, la gauche et la droite, puis vérifiez si les distances et les directions sont correctes. Sinon, essayez d'installer un nouveau firmware (contactez le service client avec le numéro de série du graveur pour obtenir le bon firmware).
- Vérifiez l'état du firmware : même si les distances et les directions sont correctes, essayez de réinstaller la bonne version du firmware. Consultez la vidéo A70 : installation du firmware pour vous guider.
- Si aucune des solutions ci-dessus ne fonctionne, la carte mère peut être défectueuse. Contactez le service client et indiquez le numéro de série pour confirmer la bonne version de la carte mère. Consultez la vidéo A70 : remplacement de la carte mère 70 W pour les instructions.
Confirmez la résolution : Effectuez le cadrage du travail : la tête suit le contour sans toucher le châssis.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Retour en sens inverse · Réticule décalé
¶ Jeu du module laser
Ce que vous observez : Le module laser et son support bougent sur l'axe X.
Vérifiez dans cet ordre :
- Vérifiez l'ensemble du patin : essayez d'abord de serrer toutes les vis, y compris celles des galets de guidage et les écrous excentriques du patin. Consultez la vidéo A70 : réglage des patins des axes pour vous guider.
- Si le réglage ne permet pas de corriger le problème, ou si celui-ci persiste après réglage, remplacez le patin de l'axe X. Consultez la vidéo A70 : remplacement du patin 70 W pour les instructions.
Cliquez pour lire la vidéo sur YouTube
Confirmez la résolution : Tenez le module et essayez de le faire basculer : il n'y a pas de jeu.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Motifs déformés · Mise au point en échec
¶ Tête bloquée au départ
Ce que vous observez : Après la mise sous tension, vous ne pouvez pas déplacer la tête laser à l'endroit où vous souhaitez graver.
Vérifiez dans cet ordre :
- Confirmez que la reprise de gravure après coupure de courant n'est pas activée : si elle est activée et que vous souhaitez déplacer le graveur à la main, connectez-vous à l'application AtomStack ou à AtomStack Studio, puis désactivez la fonction « power-off resume engraving » (reprise de la gravure après une coupure de courant). Consultez la vidéo A70 : activation et désactivation des fonctions du laser 70 W.
Cliquez pour lire la vidéo sur YouTube
- Vérifiez le câblage : si vous ne pouvez pas déplacer le graveur depuis le logiciel, vérifiez d'abord si les câbles de connexion de la carte mère sont correctement branchés et si les connecteurs présentent des broches tordues ou cassées. Si tout semble normal, la carte mère peut être en cause — essayez d'abord de réinstaller le firmware (contactez le service client avec le numéro de série pour obtenir la bonne version). Si la réinstallation ne résout pas le problème, la carte mère peut nécessiter un remplacement. Consultez la vidéo A70 : remplacement de la carte mère 70 W pour vous guider.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Alarme 9 au retour
¶ Rotation sans arrêt
Ce que vous observez : Lorsqu'un module rotatif est connecté, le rouleau tourne sans arrêt au lieu de suivre le travail.
Vérifiez dans cet ordre :
-
Vérifiez si le retour à l'origine automatique est activé : assurez-vous que le réglage « Auto-home on startup » (retour à l'origine automatique au démarrage) est désactivé dans le logiciel.
-
Vérifiez si le retour à la position de fin est activé : assurez-vous que « Return to finish position » (retour à la position de fin) est également désactivé lorsque vous utilisez un module rotatif à rouleaux.
-
Vérifiez si « Start from Absolute Coordinates » (démarrer depuis les coordonnées absolues) est sélectionné : le mode de gravure du logiciel ne doit pas utiliser les coordonnées absolues avec le module rotatif.
Confirmez la résolution : Lancez un travail avec le module rotatif : le rouleau tourne en suivant le travail et s'arrête à la fin.
Le problème persiste ? Contactez l'assistance avec les informations indiquées dans Informations à envoyer à l'assistance.
Problèmes associés : Retour en sens inverse
