A70 자동 초점·원점 복귀 실패
자동 초점 조절 또는 원점 복귀에 실패하거나, 축이 잘못 이동하거나, 패턴이 변형되거나, 레이저 헤드가 프레임에 충돌합니다.
시작하기 전에. 레이저 모듈이나 제어 박스를 열거나 케이블을 분리하기 전에 레이저 조각기의 전원을 끄고 전원 공급 장치의 플러그를 뽑으십시오. 먼저 레이저 모듈을 식히십시오. 시험 조각을 포함하여 레이저가 빛을 방출할 수 있는 모든 상황에서 레이저 보호 안경을 착용하십시오. A70은 보호 인클로저가 없는 개방형 프레임 레이저 조각기입니다. 반사 표면에 레이저를 향하게 하지 마십시오.
¶ 자동 초점 조절 실패
나타나는 증상: 자동 초점 조절 중 Z축이 도중에 멈추거나, 한 방향으로만 이동하거나, 위쪽 또는 아래쪽에서 반대 방향으로 돌아오지 않습니다.
다음 순서로 점검하십시오:
-
Z축이 이동할 수 있는지 확인하십시오: AtomStack Studio 또는 LightBurn 소프트웨어에서 Z축 이동 제어 버튼을 클릭하고 기계의 Z축이 표시된 방향으로 올바르게 이동하는지 관찰하십시오.
-
자동 초점 조절 중 Z축의 작동을 확인하십시오: Z축이 중간에 걸리면 먼저 Z축의 기계 구조를 조정하십시오. 조정 후에도 문제가 계속되면 Z축 모터에 결함이 있음을 나타내므로 Z축 모터를 교체해야 합니다. 방법은 A70: Z축 구조 조정 동영상과 A70: Z축 모터 교체 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
YouTube에서 동영상을 재생하려면 클릭하십시오
-
상단 및 하단 리미트 스위치를 점검하십시오: 자동 초점 조절 중 Z축이 상단 또는 하단 한계에 도달한 후 반대 방향으로 움직이지 않으면 리미트 스위치의 오작동이 원인일 수 있습니다. Z축 상단 리미트 스위치와 레이저 하단 리미트 스위치를 손으로 눌러 경보나 경고가 발생하는지 관찰하십시오. 경고가 나타나지 않으면 리미트 스위치 전선이 끊어졌는지 확인하고, 장착 나사 주변 PCB 보드에 단락을 일으킬 수 있는 도장 벗겨짐이나 긁힘이 있는지 점검하십시오. 눈에 보이는 문제가 없으면 리미트 스위치에 결함이 있을 가능성이 높으므로 교체해야 합니다. 자세한 단계는 A70: Z축 상단 리미트 스위치 교체 동영상과 A70: 70W 레이저 드라이버 보드 및 팬 교체 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
- Z축 모터를 확인하십시오: Z축 모터가 약하게 진동하지만 레이저 모듈이 움직이지 않으면 Z축 모터에 결함이 있음을 나타냅니다. 수리 지침은 A70: Z축 모터 교체 동영상을 참고하십시오.
- Z축이 위로만 또는 아래로만 이동할 수 있으면 메인보드 또는 메인보드 연결 케이블에 결함이 있을 수 있습니다. 추가 문제 해결 및 교체 단계는 A70: 70W 메인보드 교체 동영상과 A70: 레이저 메인보드 연결 케이블 교체 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 원점 복귀 경보 9 · 모듈 마운트 풀림
¶ 원점 복귀 경보 9
나타나는 증상: 원점 복귀에 실패하고 소프트웨어에 경보 9(Alarm 9)가 표시됩니다.
다음 순서로 점검하십시오:
Alarm 9는 일반적으로 원점 복귀 과정이 실패할 때 발생합니다. 주요 원인과 문제 해결 단계는 다음과 같습니다:
- 리미트 스위치를 확인하십시오: 기계 프레임의 리미트 스위치, Z축 상단 리미트 스위치 및 레이저 모듈의 하단 리미트 스위치를 손으로 누르십시오. 작동 알림이 나타나는지 관찰하십시오. 응답하지 않는 스위치가 있으면 리미트 스위치 배선과 장착 나사 구멍의 절연 코팅이 손상되었는지 확인하십시오. 문제가 발견되지 않으면 리미트 스위치에 결함이 있을 수 있으므로 교체해야 합니다.
- 경보 발생 시점을 확인하십시오: 원점 복귀 순서는 Z축 자동 초점 조절로 시작한 다음 원점 복귀로 이어집니다. 자동 초점 조절이 완료되기 전에 경보가 나타나면 Z축 오작동을 나타냅니다. “자동 초점 조절 실패”의 문제 해결 단계를 참고하십시오.
- 경보나 오류가 여러 번 발생하면 펌웨어를 다시 플래싱해 보십시오. AtomStack Studio 소프트웨어로 바꿔도 문제가 계속되면 메인보드 결함일 수 있으므로 필요하면 메인보드를 교체하십시오(A70: 70W 메인보드 교체 동영상 참고).
해결 여부 확인: 리셋를 클릭하십시오. 레이저 조각기가 경보 없이 왼쪽 하단 모서리에서 원점 복귀를 완료해야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 자동 초점 조절 실패 · 원점 복귀 방향 오류
¶ 원점 복귀 방향 오류
나타나는 증상: 원점 복귀 시 레이저 조각기가 왼쪽 하단 모서리에서 멀어지는 방향으로 이동하고 (0,0)에서 멈추지 않습니다.
다음 순서로 점검하십시오:
-
모터 방향 설정을 확인하십시오: 제어 소프트웨어의 Machine Settings에서
$23값을 변경하십시오. 현재 활성화되어 있으면 비활성화하고, 비활성화되어 있으면 활성화하십시오.
-
다른 매개변수를 변경하지 않았는지 확인하십시오: 위의 설정으로 문제가 해결되지 않으면 콘솔 명령 입력란에
$RST=*를 입력하여 공장 초기 설정으로 복원해 보십시오. 공장 초기 설정으로 복원해도 문제가 해결되지 않으면 펌웨어를 다시 플래싱하십시오(일련번호를 고객 지원팀에 제공하여 올바른 펌웨어 버전을 받으십시오).
해결 여부 확인: 리셋를 클릭하십시오. 레이저 조각기가 왼쪽 하단 모서리의 (0,0)에서 멈춰야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 원점 복귀 경보 9 · 헤드 프레임 충돌
¶ X축·Y축 이동 이상
나타나는 증상: 레이저 조각기를 조그 이동할 때 한 축이 움직이지 않거나 잘못 이동합니다.
다음 순서로 점검하십시오:
-
소프트웨어로 축 이동을 확인하십시오: AtomStack Studio, LightBurn 또는 LaserGRBL 소프트웨어에서 방향 이동 버튼(위, 아래, 왼쪽, 오른쪽)을 클릭하고 다른 축이 정상적으로 이동하는지 관찰하십시오.
-
모터 케이블 연결 상태를 점검하십시오: 다른 축이 올바르게 이동하면 이상이 있는 축의 모터 케이블에 핀 휨, 핀 파손 또는 눈에 보이는 다른 손상이 있는지 확인하십시오. 이상이 없으면 모터 케이블을 단단히 다시 연결하고 다시 테스트하십시오.
-
모터 손상 여부를 확인하십시오: 다시 연결한 후에도 문제가 계속되면 모터 자체에 결함이 있을 수 있습니다. X축 케이블 트랙(탱크 체인)을 제거하고 X축 모터 케이블을 메인보드의 Y축 모터 포트에 바꿔 연결한 다음 이동을 테스트하십시오. 자세한 지침은 70W A70: 시리즈 모터 교체 동영상을 참고하십시오. 다음 표에 자세한 문제 해결 방법이 나와 있습니다:
YouTube에서 동영상을 재생하려면 클릭하십시오
| 상황 | 문제 해결 방법 |
|---|---|
| X축 정상, Y축 오작동 | X축 모터 케이블을 Y축 모터에 연결하십시오: Y축이 여전히 이동하지 않으면 Y축 모터에 결함이 있습니다. Y축이 이동하면 메인보드의 모터 드라이버 또는 메인보드 연결 케이블에 문제가 있습니다. 참고 동영상: 70W A70: 시리즈 모터 교체, A70: 70W 메인보드 교체, A70: 70W 레이저 메인보드 연결 케이블 교체. |
| Y축 정상, X축 오작동 | X축 모터 케이블을 Y축 모터에 연결하십시오: Y축 모터가 이동하지 않으면 메인보드의 모터 드라이버 또는 메인보드 연결 케이블에 문제가 있습니다. Y축 모터가 여전히 이동하면 X축 모터에 결함이 있습니다. 참고 동영상: 70W A70: 시리즈 모터 교체, A70: 70W 메인보드 교체, A70: 70W 레이저 메인보드 연결 케이블 교체. |
| X축과 Y축 모두 이동하지 않음 | 메인보드 연결 케이블이 드래그 체인 안에서 끊어지거나 눌린 곳이 있는지 확인하십시오. 이상이 없으면 메인보드에 문제가 있을 가능성이 높습니다. 기계를 연결한 후 소프트웨어 콘솔의 코드 입력란에 $RST=*를 입력하고 실행하십시오. 문제가 해결되지 않으면 펌웨어를 다시 플래싱해 보십시오(일련번호를 고객 서비스에 제공하여 올바른 펌웨어 버전을 받으십시오). 방법은 A70: 펌웨어 플래싱 동영상을 참고하십시오. |
YouTube에서 동영상을 재생하려면 클릭하십시오
- 펌웨어를 다시 플래싱해도 문제가 해결되지 않으면 메인보드와 메인보드 연결 케이블을 모두 교체해야 합니다. A70: 70W 메인보드 교체 동영상과 A70: 70W 레이저 메인보드 연결 케이블 교체 동영상을 참고하십시오.
해결 여부 확인: 소프트웨어에서 각 축을 조그 이동하십시오. 두 축 모두 누른 방향으로 부드럽게 이동해야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
¶ 출력 패턴 변형
나타나는 증상: 정사각형과 원이 휘거나, 물결 모양이 되거나, 기울어지거나, 크기가 잘못된 상태로 나옵니다.
다음 순서로 점검하십시오:
-
결함이 있는 축을 확인하십시오: 정사각형과 원의 윤곽을 조각하여 어느 축에 이상이 있는지(또는 두 축 모두에 이상이 있는지) 확인하십시오. 예를 들어 합판에 속도 10,000 mm/min, 출력 30%, 절단 모드를 적용하여 정사각형과 원 패턴을 테스트하십시오.
-

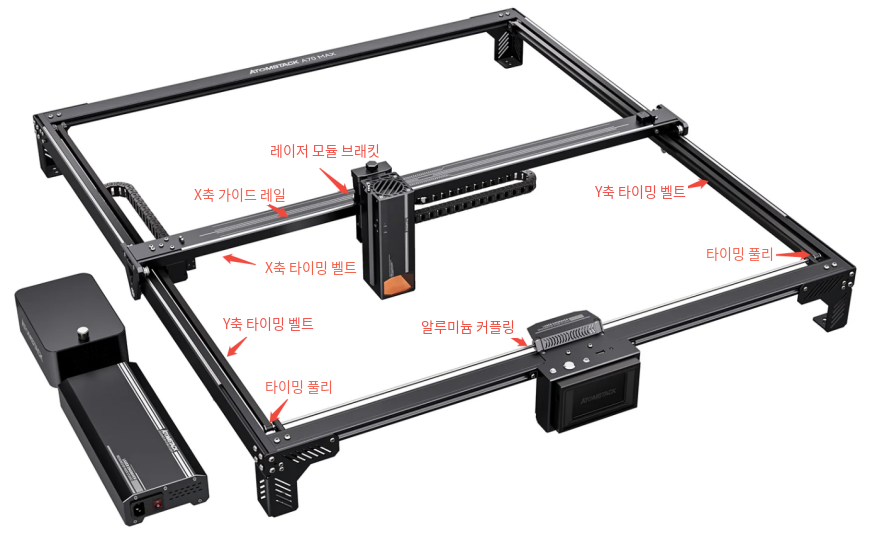

구성품의 손상 여부를 점검하십시오: 결함이 있는 축의 가이드 레일과 롤러에 손상이 있는지 주의 깊게 확인하십시오. 타이밍 벨트의 장력이 적절한지 확인하십시오(70W A70: 시리즈 구조 조정 동영상 참고). 또한 X축의 레이저 모듈 브래킷이 느슨하거나 흔들리는지 확인하십시오.
-
구조 정렬 상태를 확인하십시오: 이상이 있는 축의 구조를 조정하십시오. 조정할 때마다 정사각형과 원을 조각하여 결과가 개선되는지 확인하십시오. 개선되면 계속 조정하고, 개선되지 않으면 해당 부분은 더 이상 조정할 필요가 없습니다. 70W A70: 시리즈 구조 조정 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
- X축 정렬 상태를 확인하십시오: 라인이 기울어져 있지만 물결 모양이거나 굽어 있지 않으면 X축이 하단 빔과 평행하지 않은 것이 원인일 가능성이 높습니다. X축이 평행하도록 조정하십시오. 70W A70: 시리즈 축 슬라이더 조정 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
-
스텝 길이 설정을 확인하십시오: 결과물의 비율만 잘못된 경우(굽힘, 변형 또는 위치 오차가 없는 경우), 스텝 값
$100과$101이 기본값 133.33에서 변경되었는지 확인하십시오. LightBurn 또는 LaserGRBL을 열고 Edit (편집) 메뉴에서 Machine Settings (기계 설정)를 선택한 다음 Outputs Setup (출력 설정) 영역의 값을 확인하십시오.
-
스텝 값이 올바르면 고객 지원팀에 문의하여 적절한 펌웨어를 받은 후 다시 플래싱하십시오.
-
위의 단계로 문제가 해결되지 않으면 메인보드 제어 기능에 결함이 있을 수 있으므로 메인보드 교체가 필요할 수 있습니다. 방법은 A70: 70W 메인보드 교체 동영상을 참고하십시오.
해결 여부 확인: 시험용 정사각형과 원을 다시 조각하십시오. 변이 곧고, 원이 둥글며, 크기가 정확해야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: X축·Y축 이동 이상 · 모듈 마운트 풀림
¶ 헤드 프레임 충돌
나타나는 증상: 프레이밍 또는 조각 중 레이저 헤드가 프레임에 충돌합니다.
다음 순서로 점검하십시오:
- 파일 크기를 확인하십시오: 파일이 조각 영역 안에 있으며 음수 좌표가 포함되어 있지 않은지 확인하십시오.
- 실제 조각 범위를 확인하십시오: 보조 위치 지정(십자선 중심을 레이저 시작점으로 사용)이 활성화되면 조각 영역이 줄어듭니다.
- 소프트웨어 문제를 확인하십시오: AtomStack Studio에 연결하여 문제가 계속되는지 확인하십시오. LightBurn을 사용한다면 정식 라이선스 버전을 사용하고 있는지 확인하십시오.
- 기계가 올바르게 이동하는지 확인하십시오: 소프트웨어로 기계를 위, 아래, 왼쪽, 오른쪽으로 이동하여 거리와 방향이 올바른지 확인하십시오. 올바르지 않으면 새 펌웨어를 플래싱해 보십시오(기계의 일련번호를 고객 지원팀에 제공하여 올바른 펌웨어를 받으십시오).
- 펌웨어 상태를 확인하십시오: 이동 거리와 방향이 올바르더라도 올바른 버전의 펌웨어를 다시 플래싱해 보십시오. 방법은 A70: 펌웨어 플래싱 동영상을 참고하십시오.
- 위의 방법으로 해결되지 않으면 메인보드 결함이 원인일 수 있습니다. 고객 지원팀에 일련번호를 제공하여 올바른 메인보드 버전을 확인하십시오. 지침은 A70: 70W 메인보드 교체 동영상을 참고하십시오.
해결 여부 확인: 작업의 프레이밍을 실행하십시오. 헤드가 프레임에 닿지 않고 외곽선을 따라 이동해야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 원점 복귀 방향 오류 · 십자선 정렬 불량
¶ 모듈 마운트 풀림
나타나는 증상: 레이저 모듈과 마운트가 X축에서 흔들립니다.
다음 순서로 점검하십시오:
- 슬라이더 조립 상태를 확인하십시오: 먼저 가이드 휠의 나사와 슬라이더의 편심 너트를 포함한 모든 나사를 조여 보십시오. 방법은 70W A70: 시리즈 축 슬라이더 조정 동영상을 참고하십시오.
- 조정으로 문제가 해결되지 않거나 조정 후에도 문제가 계속되면 X축 슬라이더를 교체해야 합니다. 지침은 A70: 70W 슬라이더 교체 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
해결 여부 확인: 모듈을 잡고 흔들어 보십시오. 유격이 없어야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 출력 패턴 변형 · 자동 초점 조절 실패
¶ 전원 켠 후 헤드 고정
나타나는 증상: 전원을 켠 후 레이저 헤드를 원하는 조각 위치로 이동할 수 없습니다.
다음 순서로 점검하십시오:
- 정전 후 조각 재개 기능이 활성화되어 있지 않은지 확인하십시오: 정전 후 조각 재개 기능이 활성화된 상태에서 기계를 손으로 이동하려면 AtomStack APP 또는 AtomStack Studio 소프트웨어에 연결한 후 “power-off resume engraving (정전 후 조각 재개)” 기능을 끄십시오. A70: 70W 레이저 기능 켜기 및 끄기 동영상을 참고하십시오.
YouTube에서 동영상을 재생하려면 클릭하십시오
- 배선 연결 상태를 확인하십시오: 소프트웨어를 통해 기계를 이동할 수 없으면 먼저 메인보드 연결 케이블이 올바르게 꽂혀 있는지 점검하고 커넥터 포트에 휘거나 부러진 핀이 있는지 확인하십시오. 모두 정상으로 보이면 메인보드에 문제가 있을 수 있으므로 먼저 펌웨어를 플래싱해 보십시오(일련번호를 고객 지원팀에 제공하여 올바른 펌웨어 버전을 받으십시오). 다시 플래싱해도 문제가 해결되지 않으면 메인보드 교체가 필요할 수 있습니다. 방법은 A70: 70W 메인보드 교체 동영상을 참고하십시오.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 원점 복귀 경보 9
¶ 로터리 계속 회전
나타나는 증상: 로터리 액세서리가 연결된 상태에서 롤러가 작업을 따르지 않고 계속 회전합니다.
다음 순서로 점검하십시오:
-
자동 원점 복귀가 활성화되어 있는지 확인하십시오: 소프트웨어에서 “Auto-home on startup (시작 시 자동 원점 복귀)” 설정이 비활성화되어 있는지 확인하십시오.
-
작업 완료 위치로 복귀하는 기능이 활성화되어 있는지 확인하십시오: 롤러형 로터리를 사용할 때는 “Return to finish position (작업 완료 위치로 복귀)”도 비활성화되어 있는지 확인하십시오.
-
“Start from Absolute Coordinates (절대 좌표에서 시작)”가 선택되어 있는지 확인하십시오: 로터리로 작업할 때는 소프트웨어의 조각 모드에서 절대 좌표를 사용하지 않아야 합니다.
해결 여부 확인: 로터리 작업을 시작하십시오. 롤러가 작업에 맞춰 회전하고 작업이 끝나면 멈춰야 합니다.
아직 해결되지 않았습니까? 지원팀에 보낼 자료에 나열된 자료를 첨부하여 지원팀에 문의하십시오.
관련 문제: 원점 복귀 방향 오류
