A70のオートフォーカス・原点復帰不良
オートフォーカスや原点復帰が失敗する、軸が誤った動きをする、図形が変形する、ヘッドがフレームに衝突する場合。
作業前に。 レーザーモジュールや制御ボックスを開ける前、またはケーブルを抜く前に、機械の電源を切り、電源プラグを抜く。レーザーモジュールは先に冷ます。テスト加工を含め、レーザーが発光する可能性があるときは、必ずレーザー保護メガネを着用する。A70 はエンクロージャーのないオープンフレーム型レーザー機である。反射面にレーザーを向けない。
¶ オートフォーカス失敗
症状： オートフォーカス中にZ軸が途中で止まる、一方向にしか動かない、上端や下端で折り返さない。
次の順に確認：
-
Z軸が動くか確認する：AtomStack StudioまたはLightBurnソフトウェアでZ軸移動ボタンをクリックし、本体のZ軸が表示された方向へ正しく動くか確認してください。
-
オートフォーカス中のZ軸動作を確認する：Z軸が途中で止まる場合は、まずZ軸の機械調整を行ってください。調整後も問題が続く場合はZ軸モーターの故障が考えられるため、Z軸モーターを交換してください。詳しくはZ軸機械調整動画とZ軸モーター交換動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
サムネイルをクリックするとYouTubeで再生できます
-
上下限スイッチを確認する：オートフォーカス中にZ軸が上限または下限まで到達しても反転しない場合、リミットスイッチの不具合が考えられます。Z軸上限スイッチとレーザーモジュール下限スイッチを手で押し、アラームや警告が表示されるか確認してください。警告が表示されない場合は、リミットスイッチの断線を確認し、取り付けねじ穴付近のPCB基板に塗装剥がれや傷がないか確認してください。短絡の原因になることがあります。目視で問題がなければ、リミットスイッチの故障が考えられるため交換してください。詳しい手順はZ軸上限リミットスイッチ交換動画と70Wドライバーボード・ファン交換動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
- Z軸モーターを確認する：Z軸モーターがわずかに振動するのにレーザーモジュールが動かない場合は、Z軸モーターの故障です。修理方法はZ軸モーター交換動画を参照してください。
- Z軸が上方向または下方向の一方にしか動かない場合、マザーボードまたはマザーボード接続ケーブルの故障が考えられます。詳しいトラブルシューティングと交換手順は、70Wマザーボード交換動画とマザーボードケーブル交換動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： 原点復帰でアラーム9 · モジュールの緩み
¶ 原点復帰でアラーム9
症状： 原点復帰が失敗し、ソフトウェアにアラーム9（Alarm 9）が表示される。
次の順に確認：
アラーム9は通常、ホーム復帰に失敗した場合に発生します。主な原因とトラブルシューティング手順は次のとおりです。
- リミットスイッチを確認する：本体フレームのリミットスイッチ、Z軸上限スイッチ、レーザーモジュール下限スイッチを手で押してください。トリガー通知が表示されるか確認します。反応しないスイッチがある場合は、リミットスイッチの配線と、取り付けねじ穴の絶縁塗膜が損傷していないか確認してください。問題がなければリミットスイッチの故障が考えられ、交換が必要です。
- アラームが発生するタイミングを確認する：ホーム復帰シーケンスはZ軸のオートフォーカスから始まり、その後ホーム復帰を行います。オートフォーカス完了前にアラームが表示される場合はZ軸の異常です。「オートフォーカスが失敗する」のトラブルシューティング手順を参照してください。
- 複数のアラームやエラーが発生する場合は、ファームウェアを更新してみてください。AtomStack Studioソフトウェアに切り替えても問題が続く場合はマザーボードの故障の可能性があり、必要に応じて交換してください（70Wマザーボード交換動画を参照）。
改善の確認： 「ホーム」をクリックし、アラームが出ずに機械が左下隅で原点復帰を完了することを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： オートフォーカス失敗 · 原点復帰が逆方向
¶ 原点復帰が逆方向
症状： 原点復帰時に、機械が左下隅から離れる方向へ移動し、(0,0)で停止しない。
次の順に確認：
-
モーター方向の設定を確認する：制御ソフトウェアのMachine Settingsで$23の値を変更してください。現在有効なら無効に、無効なら有効に設定します。
-
他のパラメーターが変更されていないか確認する：上記設定で解決しない場合は、コンソールのコマンド入力欄に $RST=* と入力して工場出荷時設定に戻してみてください。工場出荷時設定に戻しても解決しない場合は、ファームウェアを再書き込みしてください（正しいファームウェアバージョンはシリアル番号を添えてカスタマーサポートへお問い合わせください）。
改善の確認： 「ホーム」をクリックし、機械が左下隅の(0,0)で原点復帰を完了することを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： 原点復帰でアラーム9 · ヘッドがフレームに衝突
¶ X/Y軸の動作異常
症状： 機械を移動操作すると、一方の軸が動かない、または誤った動きをする。
次の順に確認：
-
ソフトウェアで軸の動きを確認する：AtomStack Studio、LightBurn、LaserGRBLのいずれかで上下左右の方向ボタンをクリックし、もう一方の軸が正常に動くか確認してください。
-
モーターケーブルの接続を確認する：もう一方の軸が正常に動く場合、異常な軸のモーターケーブルにピンの曲がり・破損など目視できる異常がないか確認してください。異常がなければモーターケーブルをしっかり接続し直して、もう一度テストしてください。
-
モーターの損傷を確認する：再接続しても問題が続く場合は、モーター自体の故障が考えられます。X軸のケーブルドラッグチェーンを取り外し、X軸モーターケーブルをマザーボードのY軸モーターポートに接続して動作をテストしてください。詳しくは70Wモーター入れ替えテスト動画を参照してください。以下の表に詳しいトラブルシューティング方法を示します。
サムネイルをクリックするとYouTubeで再生できます
| 状況 | トラブルシューティング方法 |
|---|---|
| X軸は正常、Y軸が異常 | X軸モーターケーブルをY軸モーターに接続します。それでもY軸が動かない場合はY軸モーターの故障、Y軸が動く場合はマザーボード上のモータードライバーまたはマザーボード接続ケーブルの問題です。参照：70Wモーター交換動画、70Wマザーボード交換動画、70Wマザーボード接続ケーブル交換動画。 |
| Y軸は正常、X軸が異常 | X軸モーターケーブルをY軸モーターに接続します。Y軸モーターが動かない場合はマザーボード上のモータードライバーまたはマザーボード接続ケーブルの問題、Y軸モーターが動く場合はX軸モーターの故障です。参照：70Wモーター交換動画、70Wマザーボード交換動画、70Wマザーボード接続ケーブル交換動画。 |
| X軸・Y軸ともに動かない | ドラッグチェーン内のマザーボード接続ケーブルに断線や挟み込みがないか確認してください。異常がなければマザーボードの故障が考えられます。本体を接続してソフトウェアのコンソールのコード入力欄に $RST=* を入力し実行してください。解決しない場合はファームウェアを再書き込みしてみてください（正しいファームウェアバージョンはシリアル番号を添えてカスタマーサポートへお問い合わせください）。手順はファームウェア書き込み動画を参照してください。 |
サムネイルをクリックするとYouTubeで再生できます
- ファームウェアを再書き込みしても解決しない場合は、マザーボードとマザーボード接続ケーブルの両方を交換する必要があります。70Wマザーボード交換動画と70Wマザーボード接続ケーブル交換動画を参照してください。
改善の確認： ソフトウェアから各軸を移動操作し、両方の軸が押した方向へ滑らかに動くことを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： 加工パターンの変形 · ヘッドがフレームに衝突
¶ 加工パターンの変形
症状： 四角形や円が曲がる、波打つ、ゆがむ、または寸法が合わない。
次の順に確認：
-
故障している軸を特定する：正方形と円の輪郭を彫刻して、どの軸（または両方）に異常があるか確認します。たとえば、合板に速度10,000 mm/min、出力30%、カットモードで正方形と円をテストしてください。
-

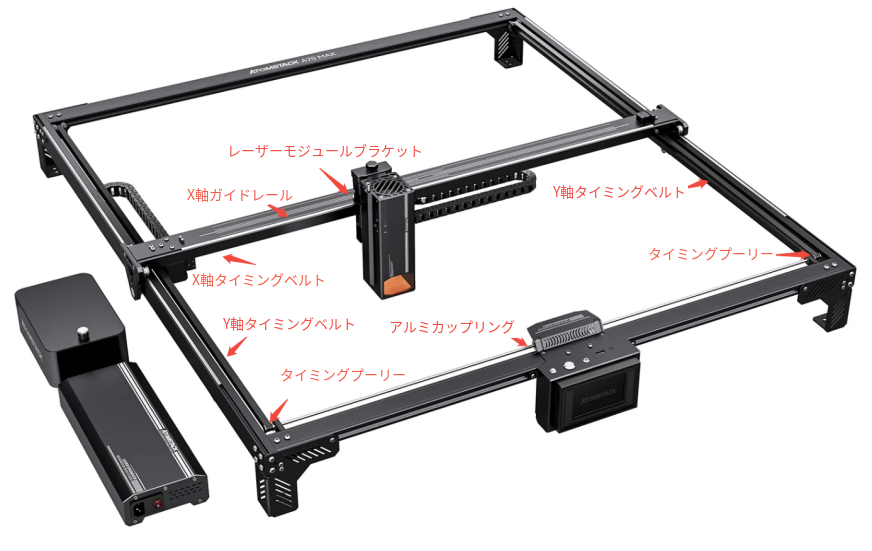

部品の損傷を確認する：異常のある軸のガイドレールとローラーに損傷がないか慎重に確認してください。タイミングベルトの張りが適切か確認します（70W構造調整動画を参照）。X軸のレーザーモジュールブラケットが緩んだり、ぐらついたりしていないかも確認してください。
-
構造のアライメントを確認する：異常のある軸の構造を調整してください。調整するたびに正方形と円を彫刻して、出力が改善するか確認します。改善する場合は調整を続け、改善しない場合はその箇所の調整は不要です。70Wシリーズ構造調整動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
- X軸の位置合わせを確認する：線が傾いているものの波打ちや曲がりがない場合、X軸が下側ビームと平行でない可能性があります。X軸が平行になるよう調整してください。70WシリーズX軸平行調整動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
-
ステップ長の設定を確認する：出力が比例して不正確なだけで、曲がり・変形・ずれがない場合は、ステップ値$100と$101が初期値133.33から変更されていないか確認してください。LightBurnまたはLaserGRBLを開き、「Edit」メニューから「Machine Settings」を選択し、「Outputs Setup」セクションの値を確認してください。
-
ステップ値が正しい場合は、カスタマーサポートに適切なファームウェアを問い合わせ、再書き込みしてください。
-
上記で解決しない場合は、マザーボード制御の故障が原因の可能性があり、マザーボードの交換が必要です。70Wマザーボード交換動画を参照してください。
改善の確認： テスト用の四角形と円を再び彫刻し、辺がまっすぐで、円が真円になり、寸法が正しいことを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
¶ ヘッドがフレームに衝突
症状： フレーミング中または彫刻中に、レーザーヘッドがフレームに衝突する。
次の順に確認：
- ファイルサイズを確認する：ファイルが加工エリア内に収まり、負の座標を含まないことを確認してください。
- 実際の加工範囲を確認する：補助位置決め（十字線の中心をレーザーの開始点として使用）が有効な場合、加工エリアが狭くなることに注意してください。
- ソフトウェアの問題を確認する：AtomStack Studioで接続して問題が続くか確認してください。LightBurnを使用する場合は、ライセンス版を使用していることを確認してください。
- 本体の動作が正しいか確認する：ソフトウェアで本体を上下左右に動かし、距離と方向が正しいか確認してください。正しくない場合は、新しいファームウェアを書き込んでみてください（正しいファームウェアは本体のシリアル番号を添えてカスタマーサポートへお問い合わせください）。
- ファームウェアの状態を確認する：移動距離と方向が正しい場合でも、正しいバージョンでファームウェアを再書き込みしてみてください。手順はファームウェア書き込み動画を参照してください。
- 上記で解決しない場合は、マザーボードの故障が原因の可能性があります。カスタマーサポートにシリアル番号を提供して正しいマザーボードのバージョンを確認してください。手順は70Wマザーボード交換動画を参照してください。
改善の確認： 加工エリアのフレーミングを行い、ヘッドがフレームに触れずに外周をたどることを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
¶ モジュールの緩み
症状： レーザーモジュールとそのホルダーがX軸上でぐらつく。
次の順に確認：
- スライダーアセンブリを確認する：まずガイドホイールとスライダーの偏心ナットを含むすべてのねじを締めてください。手順は70W X軸スライダー調整動画を参照してください。
- 調整で直らない場合、または調整後も問題が続く場合は、X軸スライダーを交換する必要があります。手順は70W X軸スライダー交換動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
改善の確認： モジュールを持って揺らし、がたつきがないことを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： 加工パターンの変形 · オートフォーカス失敗
¶ 電源投入後に移動不可
症状： 電源を入れた後、レーザーヘッドを目的の彫刻位置へ移動できない。
次の順に確認：
- 停電後の加工再開が有効になっていないか確認する：停電後の加工再開機能が有効な状態で本体を手動で移動したい場合は、AtomStack APPまたはAtomStack Studioソフトウェアに接続した後、「停電後の加工再開」機能をオフにしてください。詳しくは70Wシリーズ彫刻機の機能オン・オフ動画を参照してください。
サムネイルをクリックするとYouTubeで再生できます
- 配線接続の状態を確認する：ソフトウェアから本体を動かせない場合は、まずマザーボード接続ケーブルが正しく差し込まれているか確認し、コネクターポートのピンが曲がったり折れたりしていないか確認してください。問題がなければマザーボードの故障が考えられます。まずファームウェアを書き込み直してみてください（正しいファームウェアバージョンはシリアル番号を添えてカスタマーサポートへお問い合わせください）。再書き込みで解決しない場合は、マザーボードの交換が必要な可能性があります。手順は70Wマザーボード交換動画を参照してください。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： 原点復帰でアラーム9
¶ ロータリーが回り続ける
症状： ロータリーアタッチメントを接続すると、ローラーが加工に連動せず、回り続ける。
次の順に確認：
-
オートホームが有効か確認する：ソフトウェアの「起動時に自動ホーム」設定が無効になっていることを確認してください。
-
加工終了位置への復帰が有効か確認する：ロータリーローラーを使用する場合は、「加工終了位置に戻る」も無効にしてください。
-
「絶対座標から開始」が選択されているか確認する：ロータリー使用時は、ソフトウェアの加工モードで絶対座標を使用しないでください。
改善の確認： ロータリー加工を開始し、ローラーが加工に連動して回転し、加工終了時に停止することを確認する。
解決しない場合は、 サポートに送る情報に記載された情報を添えてサポートに連絡する。
関連する問題： 原点復帰が逆方向
