A70: Autofokus und Referenzfahrt gestört
Autofokus oder Referenzfahrt schlagen fehl, eine Achse bewegt sich falsch, Formen werden verzerrt oder der Laserkopf stößt an den Rahmen.
Bevor Sie beginnen. Schalten Sie die Maschine aus und trennen Sie das Netzteil vom Stromnetz, bevor Sie das Lasermodul oder die Steuerbox öffnen oder ein Kabel abziehen. Lassen Sie das Lasermodul zuerst abkühlen. Tragen Sie immer eine für den Laser geeignete Schutzbrille, wenn der Laser Licht abgeben kann, auch bei Testgravuren: Der A70 ist ein Laser mit offenem Rahmen ohne Gehäuse. Richten Sie den Laser nicht auf reflektierende Oberflächen.
¶ Autofokus ohne Funktion
Was Sie sehen: Beim Autofokus stoppt die Z-Achse auf halbem Weg, bewegt sich nur in eine Richtung oder kehrt oben bzw. unten nicht um.
Prüfen Sie in dieser Reihenfolge:
-
Prüfen, ob sich die Z-Achse bewegen kann: Klicken Sie in AtomStack Studio oder LightBurn auf die Steuerungsschaltflächen der Z-Achse und beobachten Sie, ob sich die Z-Achse des Geräts in die angezeigte Richtung bewegt.
-
Z-Achse während des Autofokus prüfen: Wenn die Z-Achse auf halbem Weg stecken bleibt, führen Sie zunächst eine mechanische Einstellung der Z-Achse durch. Bleibt das Problem bestehen, ist wahrscheinlich der Z-Achsen-Motor defekt und muss ersetzt werden. Siehe das Video zur mechanischen Einstellung der Z-Achse und das Video zum Austausch des Z-Achsen-Motors.
Klicken Sie, um das Video auf YouTube abzuspielen
Klicken Sie, um das Video auf YouTube abzuspielen
-
Obere und untere Endschalter prüfen: Wenn die Z-Achse beim Autofokus den oberen oder unteren Anschlag erreicht, aber nicht umkehrt, kann ein defekter Endschalter die Ursache sein. Drücken Sie den oberen Z-Achsen-Endschalter und den unteren Endschalter des Lasers von Hand und prüfen Sie, ob ein Alarm oder eine Warnung ausgelöst wird. Erscheint keine Warnung, kontrollieren Sie die Leitungen des Endschalters auf Brüche und prüfen Sie die Platine nahe der Befestigungsschraube auf Lackverlust oder Kratzer, die einen Kurzschluss verursachen können. Sind keine sichtbaren Schäden vorhanden, ist der Endschalter wahrscheinlich defekt und muss ersetzt werden. Siehe das Video zum Austausch des oberen Z-Achsen-Endschalters und das Video zum Austausch von Treiberplatine und Lüfter (70 W) für die detaillierten Schritte.
Klicken Sie, um das Video auf YouTube abzuspielen
- Z-Achsen-Motor prüfen: Wenn der Z-Achsen-Motor leicht vibriert, sich das Lasermodul aber nicht bewegt, deutet dies auf einen defekten Z-Achsen-Motor hin. Hinweise zur Reparatur finden Sie im Video zum Austausch des Z-Achsen-Motors.
- Wenn sich die Z-Achse nur nach oben oder nur nach unten bewegt, deutet dies auf einen Fehler der Hauptplatine oder ihres Verbindungskabels hin. Siehe das Video zum Austausch der Hauptplatine (70 W) und das Video zum Austausch des Hauptplatinenkabels, um den Fehler einzugrenzen und die Teile zu ersetzen.
Klicken Sie, um das Video auf YouTube abzuspielen
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Referenzfahrt: Alarm 9 · Lasermodul locker
¶ Referenzfahrt: Alarm 9
Was Sie sehen: Die Referenzfahrt schlägt fehl, und die Software zeigt Alarm 9 an.
Prüfen Sie in dieser Reihenfolge:
Alarm 9 tritt normalerweise auf, wenn der Homing-Vorgang fehlschlägt. Die häufigsten Ursachen und Prüfschritte sind:
- Endschalter prüfen: Drücken Sie von Hand die Endschalter am Geräterahmen, den oberen Z-Achsen-Endschalter und den unteren Endschalter am Lasermodul. Prüfen Sie, ob eine Auslösebenachrichtigung erscheint. Reagiert einer der Schalter nicht, kontrollieren Sie die Verkabelung und ob die Isolierbeschichtung an der Befestigungsbohrung beschädigt ist. Sind keine Probleme sichtbar, kann der Endschalter defekt sein und muss ersetzt werden.
- Zeitpunkt des Alarms bestimmen: Die Homing-Sequenz beginnt mit dem Autofokus der Z-Achse und fährt anschließend mit dem Homing fort. Erscheint der Alarm, bevor der Autofokus abgeschlossen ist, deutet dies auf eine Störung der Z-Achse hin. Beachten Sie die Prüfschritte unter „Autofokus funktioniert nicht“.
- Bei mehreren Alarmen oder Fehlern aktualisieren Sie die Firmware. Besteht das Problem auch nach dem Wechsel zu AtomStack Studio, kann ein Fehler der Hauptplatine vorliegen. Ersetzen Sie die Hauptplatine bei Bedarf (siehe das Video zum Austausch der Hauptplatine (70 W)).
Prüfen Sie den Erfolg: Klicken Sie auf „Referenzfahrt“ (Home): Die Maschine beendet die Referenzfahrt ohne Alarm in der unteren linken Ecke.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Autofokus ohne Funktion · Referenzfahrt verkehrt
¶ Referenzfahrt verkehrt
Was Sie sehen: Bei der Referenzfahrt bewegt sich die Maschine von der unteren linken Ecke weg und stoppt nicht bei (0,0).
Prüfen Sie in dieser Reihenfolge:
-
Motordrehrichtung prüfen: Ändern Sie den Wert $23 in den Maschineneinstellungen der Steuerungssoftware. Ist er derzeit aktiviert, deaktivieren Sie ihn; ist er deaktiviert, aktivieren Sie ihn.
-
Prüfen, ob weitere Parameter geändert wurden: Löst die obige Einstellung das Problem nicht, stellen Sie die Werkseinstellungen wieder her, indem Sie $RST=* in das Befehlsfeld der Konsole eingeben. Wenn die Werkseinstellungen nicht helfen, spielen Sie die Firmware erneut auf (wenden Sie sich mit der Seriennummer an den Kundendienst, um die richtige Version zu erhalten).
Prüfen Sie den Erfolg: Klicken Sie auf „Referenzfahrt“ (Home): Die Maschine beendet die Fahrt bei (0,0) in der unteren linken Ecke.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Referenzfahrt: Alarm 9 · Kopf stößt an Rahmen
¶ X/Y-Bewegung fehlerhaft
Was Sie sehen: Eine Achse bewegt sich beim Verfahren der Maschine nicht oder falsch.
Prüfen Sie in dieser Reihenfolge:
-
Achsbewegung über die Software prüfen: Verwenden Sie AtomStack Studio, LightBurn oder LaserGRBL, klicken Sie auf die Richtungstasten (auf, ab, links, rechts) und beobachten Sie, ob sich die jeweils andere Achse normal bewegt.
-
Motoranschluss prüfen: Wenn sich die andere Achse korrekt bewegt, kontrollieren Sie das Motorkabel der fehlerhaften Achse auf verbogene oder gebrochene Pins sowie andere sichtbare Schäden. Sind keine Auffälligkeiten vorhanden, schließen Sie das Motorkabel erneut fest an und testen Sie das Gerät.
-
Motorschaden prüfen: Wenn das Problem nach dem erneuten Anschließen besteht, kann der Motor selbst defekt sein. Entfernen Sie die Kabelführung (Schleppkette) der X-Achse und tauschen Sie das X-Achsen-Motorkabel am Anschluss der Y-Achse auf der Hauptplatine. Testen Sie anschließend die Bewegung. Eine ausführliche Anleitung finden Sie im Video zum Motortausch (70 W). Die folgende Tabelle unterstützt die Fehlersuche:
Klicken Sie, um das Video auf YouTube abzuspielen
| Situation | Fehlersuchmethode |
|---|---|
| X-Achse normal, Y-Achse fehlerhaft | Stecken Sie das X-Achsen-Motorkabel in den Y-Achsen-Motor. Bewegt sich die Y-Achse weiterhin nicht, ist der Y-Achsen-Motor defekt. Bewegt sie sich, liegt der Fehler am Motortreiber der Hauptplatine oder am Verbindungskabel der Hauptplatine. Siehe: Video zum Motoraustausch (70 W), Video zum Austausch der Hauptplatine (70 W), Video zum Austausch des Verbindungskabels der Hauptplatine (70 W). |
| Y-Achse normal, X-Achse fehlerhaft | Stecken Sie das X-Achsen-Motorkabel in den Y-Achsen-Motor. Bewegt sich der Y-Achsen-Motor nicht, liegt der Fehler am Motortreiber der Hauptplatine oder am Verbindungskabel der Hauptplatine. Bewegt er sich weiterhin, ist der X-Achsen-Motor defekt. Siehe: Video zum Motoraustausch (70 W), Video zum Austausch der Hauptplatine (70 W), Video zum Austausch des Verbindungskabels der Hauptplatine (70 W). |
| X- und Y-Achse bewegen sich nicht | Prüfen Sie die Verbindungskabel der Hauptplatine auf Brüche oder Quetschungen in der Schleppkette. Sind keine Auffälligkeiten vorhanden, liegt der Fehler wahrscheinlich an der Hauptplatine. Verbinden Sie das Gerät, geben Sie $RST=* in das Codefeld der Softwarekonsole ein und führen Sie den Befehl aus. Wenn das Problem dadurch nicht behoben wird, spielen Sie die Firmware erneut auf (wenden Sie sich mit der Seriennummer an den Kundendienst, um die richtige Version zu erhalten). Siehe das Video zum Aufspielen der Firmware. |
Klicken Sie, um das Video auf YouTube abzuspielen
- Wenn das erneute Aufspielen der Firmware das Problem nicht behebt, müssen sowohl die Hauptplatine als auch ihr Verbindungskabel ersetzt werden. Siehe das Video zum Austausch der Hauptplatine (70 W) und das Video zum Austausch des Verbindungskabels der Hauptplatine (70 W).
Prüfen Sie den Erfolg: Verfahren Sie jede Achse über die Software: Beide bewegen sich gleichmäßig in die gedrückte Richtung.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Muster verzerrt · Kopf stößt an Rahmen
¶ Muster verzerrt
Was Sie sehen: Quadrate und Kreise werden verbogen, wellig, schief oder mit falschem Maßstab ausgegeben.
Prüfen Sie in dieser Reihenfolge:
-
Fehlerhafte Achse bestimmen: Gravieren Sie eine quadratische und eine runde Kontur, um festzustellen, welche Achse (oder ob beide Achsen) fehlerhaft ist. Verwenden Sie zum Beispiel 10.000 mm/min, 30 % Leistung und den Schneidmodus auf Sperrholz, um Quadrat und Kreis zu testen.
-

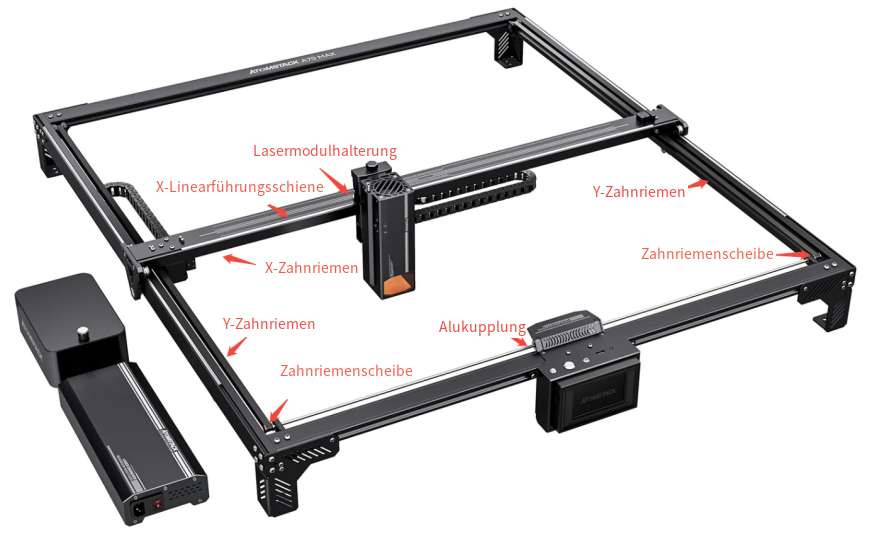

Komponenten auf Schäden prüfen: Kontrollieren Sie die Führungen und Rollen der fehlerhaften Achse sorgfältig auf Schäden. Achten Sie auf die richtige Spannung des Zahnriemens (siehe Video zur Struktureinstellung (70 W)). Prüfen Sie außerdem, ob die Halterung des Lasermoduls an der X-Achse locker ist oder wackelt.
-
Strukturausrichtung prüfen: Justieren Sie die Struktur der fehlerhaften Achse. Gravieren Sie nach jeder Einstellung erneut ein Quadrat und einen Kreis und prüfen Sie, ob sich die Ausgabe verbessert. Bei einer Verbesserung setzen Sie die Einstellung fort; andernfalls sind dort keine weiteren Anpassungen erforderlich. Siehe das Video zur Struktureinstellung der A70-Serie (70 W).
Klicken Sie, um das Video auf YouTube abzuspielen
- Ausrichtung der X-Achse prüfen: Sind die Linien geneigt, aber weder wellig noch gekrümmt, ist die X-Achse wahrscheinlich nicht parallel zum unteren Träger. Richten Sie die X-Achse parallel aus. Siehe das Video zur Paralleleinstellung der X-Achse der A70-Serie (70 W).
Klicken Sie, um das Video auf YouTube abzuspielen
-
Schrittweiten prüfen: Wenn die Ausgabe lediglich proportional falsch ist, ohne Biegung, Verformung oder Versatz, prüfen Sie, ob die Schrittwerte $100 und $101 vom Standardwert 133,33 abweichen. Öffnen Sie LightBurn oder LaserGRBL, wählen Sie im Menü „Edit“ die „Machine Settings“ und prüfen Sie die Werte im Bereich „Outputs Setup“.
-
Wenn die Schrittwerte korrekt sind, wenden Sie sich an den Kundendienst, um die passende Firmware zu erhalten, und spielen Sie sie erneut auf.
-
Wenn keine der genannten Maßnahmen hilft, kann ein Steuerungsfehler der Hauptplatine vorliegen und die Hauptplatine muss ersetzt werden. Siehe das Video zum Austausch der Hauptplatine (70 W).
Prüfen Sie den Erfolg: Gravieren Sie das Testquadrat und den Testkreis erneut: Die Kanten sind gerade, der Kreis ist rund und die Größe stimmt.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: X/Y-Bewegung fehlerhaft · Lasermodul locker
¶ Kopf stößt an Rahmen
Was Sie sehen: Bei der Rahmenfahrt oder beim Gravieren stößt der Laserkopf an den Rahmen.
Prüfen Sie in dieser Reihenfolge:
- Dateigröße prüfen: Stellen Sie sicher, dass sich die Datei innerhalb des Gravurbereichs befindet und keine negativen Koordinaten enthält.
- Tatsächlichen Gravurbereich prüfen: Ist die zusätzliche Positionierung aktiviert, bei der der Mittelpunkt des Fadenkreuzes als Startpunkt des Lasers dient, verringert sich der verfügbare Gravurbereich.
- Softwareprobleme prüfen: Verbinden Sie das Gerät testweise mit AtomStack Studio. Wenn Sie LightBurn verwenden, achten Sie darauf, eine lizenzierte Version einzusetzen.
- Korrekte Gerätebewegung prüfen: Bewegen Sie das Gerät über die Software nach oben, unten, links und rechts und kontrollieren Sie Abstand und Richtung. Stimmen diese nicht, spielen Sie eine neue Firmware auf (wenden Sie sich mit der Seriennummer des Geräts an den Kundendienst, um die richtige Firmware zu erhalten).
- Firmwarestatus prüfen: Stimmen Bewegungsabstand und -richtung, spielen Sie die korrekte Firmware trotzdem erneut auf. Siehe das Video zum Aufspielen der Firmware.
- Wenn keine der genannten Lösungen funktioniert, kann die Ursache ein Fehler der Hauptplatine sein. Wenden Sie sich mit der Seriennummer an den Kundendienst, um die richtige Version der Hauptplatine zu bestätigen. Siehe das Video zum Austausch der Hauptplatine (70 W).
Prüfen Sie den Erfolg: Führen Sie die Rahmenfahrt für den Auftrag aus: Der Laserkopf fährt den Umriss ab, ohne den Rahmen zu berühren.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Referenzfahrt verkehrt · Fadenkreuz versetzt
¶ Lasermodul locker
Was Sie sehen: Das Lasermodul und seine Halterung wackeln auf der X-Achse.
Prüfen Sie in dieser Reihenfolge:
- Schiebereinheit prüfen: Ziehen Sie zunächst alle Schrauben fest, einschließlich der Schrauben an den Führungsrollen und der Exzentermuttern am Schieber. Siehe das Video zur Einstellung des X-Achsen-Schiebers (70 W).
- Lässt sich das Problem durch die Einstellung nicht beheben oder tritt es danach weiterhin auf, muss der X-Achsen-Schieber ersetzt werden. Siehe das Video zum Austausch des X-Achsen-Schiebers (70 W).
Klicken Sie, um das Video auf YouTube abzuspielen
Prüfen Sie den Erfolg: Halten Sie das Modul fest und versuchen Sie, es hin und her zu bewegen: Es hat kein Spiel.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Muster verzerrt · Autofokus ohne Funktion
¶ Kopf bei Start blockiert
Was Sie sehen: Nach dem Einschalten können Sie den Laserkopf nicht an die gewünschte Gravurposition bewegen.
Prüfen Sie in dieser Reihenfolge:
- Prüfen, ob die Gravurfortsetzung nach einem Stromausfall deaktiviert ist: Wenn diese Funktion aktiviert ist und Sie das Gerät von Hand bewegen möchten, deaktivieren Sie sie nach der Verbindung mit der AtomStack-App oder AtomStack Studio. Siehe das Tutorial zum Ein- und Ausschalten von Gerätefunktionen der 70-W-Serie.
Klicken Sie, um das Video auf YouTube abzuspielen
- Verkabelung prüfen: Wenn sich das Gerät nicht über die Software bewegen lässt, kontrollieren Sie zuerst, ob die Verbindungskabel der Hauptplatine richtig eingesteckt sind, und prüfen Sie die Anschlüsse auf verbogene oder gebrochene Pins. Sieht alles normal aus, liegt die Ursache möglicherweise an der Hauptplatine. Spielen Sie zunächst die Firmware erneut auf (wenden Sie sich mit der Seriennummer an den Kundendienst, um die richtige Version zu erhalten). Wenn dies nicht hilft, muss die Hauptplatine möglicherweise ersetzt werden. Siehe das Video zum Austausch der Hauptplatine (70 W).
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Referenzfahrt: Alarm 9
¶ Drehwalze dreht ständig
Was Sie sehen: Bei angeschlossener Drehvorrichtung dreht sich die Rolle ständig weiter, statt dem Auftrag zu folgen.
Prüfen Sie in dieser Reihenfolge:
-
Automatisches Homing prüfen: Stellen Sie sicher, dass die Einstellung „Auto-home on startup“ in der Software deaktiviert ist.
-
Rückkehr zur Endposition prüfen: Stellen Sie bei Verwendung einer Rundgravurrolle sicher, dass auch „Return to finish position“ deaktiviert ist.
-
„Start from Absolute Coordinates“ prüfen: Der Gravurmodus der Software darf bei Verwendung des Rundgravur-Aufsatzes nicht mit Absolutkoordinaten arbeiten.
Prüfen Sie den Erfolg: Starten Sie einen Auftrag mit der Drehvorrichtung: Die Rolle dreht sich entsprechend dem Auftrag und stoppt an dessen Ende.
Problem noch nicht behoben? Kontaktieren Sie den Support mit den Angaben unter Angaben für den Support.
Verwandte Probleme: Referenzfahrt verkehrt
