Hurricane 设备使用
¶ 1. Hurricane安全提示
在操作本产品之前，请确保您已阅读并理解所有安全注意事项和操作程序。严格遵守以下准则，确保安全正确地使用设备：
- 使用前检查：每次使用前检查设备是否有任何损坏。如果发现任何缺陷，请勿操作。开机前水箱先加水到最高的刻度线，水箱水位＜MIN线时开机会导致激光管炸裂。
- 工作环境：保持工作区域整洁有序。
- 设备改造：请勿拆卸、改造或改造设备或其操作系统。
- 监控：在设备运行时持续监控设备。
- 清洁度：保持清洁的加工区域。切割和雕刻产生的累积残留物可能造成火灾隐患。定期清除碎屑和残留物。
- 工作温度：在5°C至35°C的温度范围内操作设备。请勿在冰冻条件下操作。
- 设备完整性：请勿在拆卸任何部件的情况下操作设备，因为这可能会暴露激光系统并增加损坏风险。
- 材料限制：避免使用含有PVC、乙烯基或其他含氯物质的材料，因为它们会产生腐蚀性蒸汽，对健康和设备都有害。此类材料造成的损坏不在保修范围内。请勿雕刻或切割未知材料，这些材料在蒸发或熔化时可能会释放有害烟雾。
- 监督：设备运行期间，切勿让设备无人看管。务必确保设备正常运行。
此外，不允许加工高反射率材料，因为这会对机器造成不可逆转的损坏。遵守这些说明有助于确保设备安全有效地使用。
¶ 2. Hurricane面板介绍

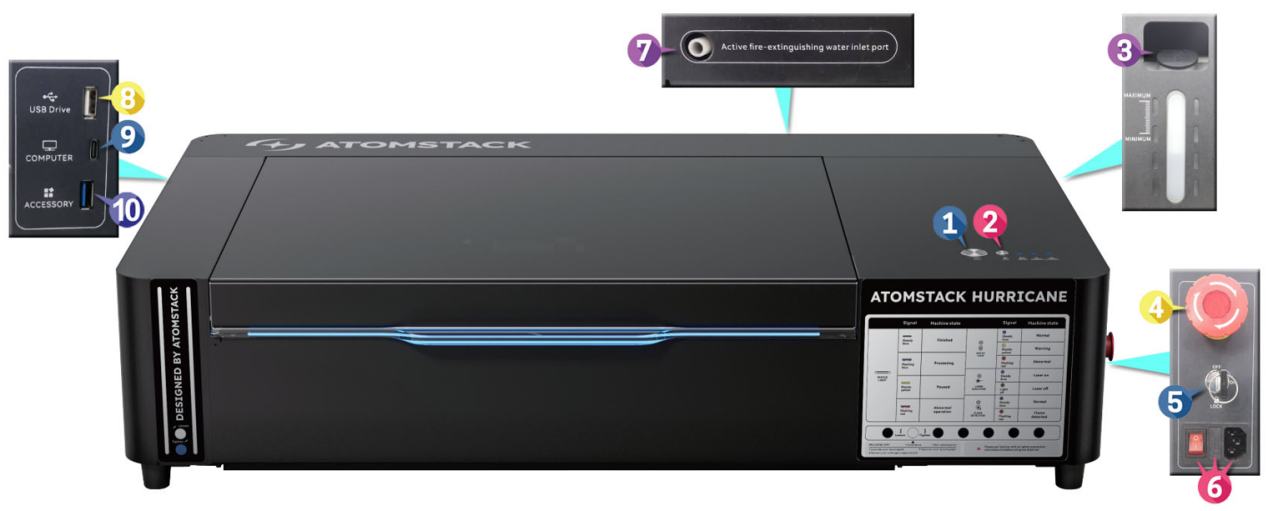

图1
- ①复位/暂停按键：在雕刻过程中可点击此按键暂停工作，关门再次点击此按钮可继续工作。当出现异常报警，解除报警后，点击此按键，机器恢复正常待机状态。
- ②自动对焦按键：将材料放置好后，点击按键可对当前材料进行自动对焦。
- ③加水口：冷却水通过此口加入水箱。
- ④急停开关：紧急情况按下，机器断电停止工作。
- ⑤钥匙开关：插入钥匙顺时针转动开机，逆时针关闭机器。
- ⑥电源开关&保险管&电源插座：机器电源的开启与关闭&保险管&电源线插口。
- ⑦主动灭火进水插头：主动灭火功能供水口，需要用户自己提供主动灭火所需要的水箱，通过配送的软管接入插口。
- ⑧U盘接口：用于离线工作与固件升级。
- ⑨电脑控制连接口：电脑数据连接口，支持TYPE-C线连接。
- ⑩扩展配件接口：卡盘滚轴、传送带等拓展配件连接口，具有自动识别功能。
¶ 3. Hurricane开箱检查
参考Hurricane开箱检查视频或说明书进行检查。
Click to play video on YouTube
注意：

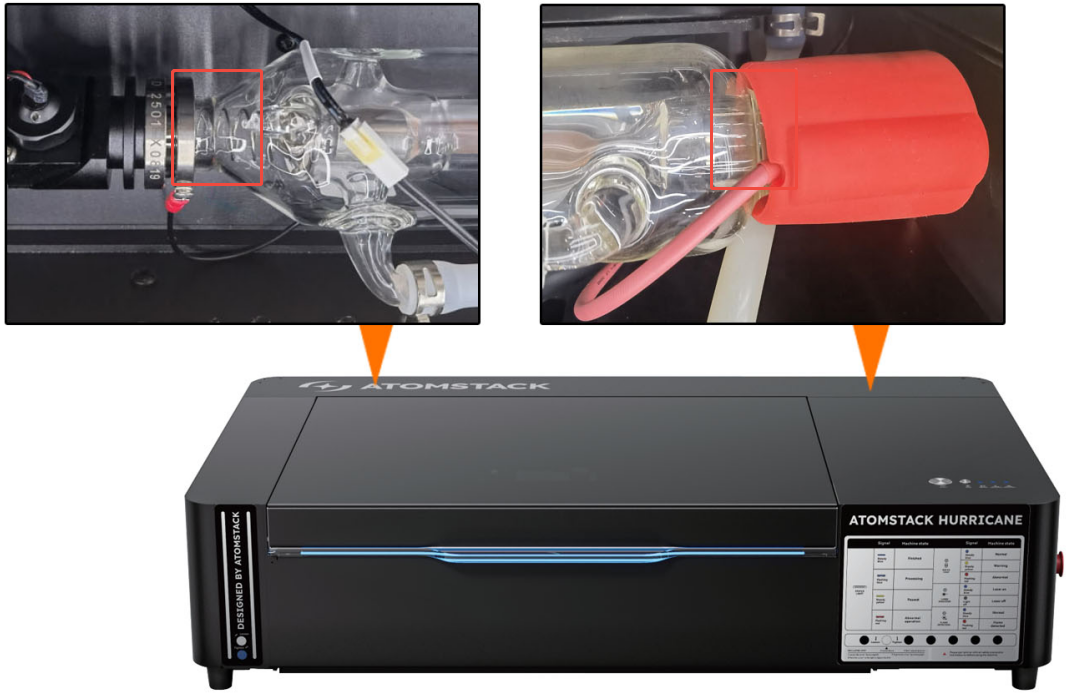

- 在通电之前注意检查CO2管（如图1红圈处）是否有运损。检查无损后，给水箱注水到最高刻度，然后打开电源，开机，观察CO2管是否注水正常。运行正常后，给水箱再次注满水即可。
- 给水箱加水时需要注意要加纯净水或蒸馏水，如果使用环境温度低于5℃时，需要在水箱中加入不带腐蚀的防冻液，使用配比如下：
| 工作环境最低温度 | 比例 |
|---|---|
| -42℃~-45℃ | 6:4（6成防冻液、4成水） |
| -32℃~-35℃ | 5:5（5成防冻液、5成水） |
| -22℃~-25℃ | 4:6（4成防冻液、6成水） |
| -12℃~-15℃ | 3:7（3成防冻液、7成水） |
| 0℃~-5℃ | 2:8（2成防冻液、8成水） |
图1
¶ 4. Hurricane联机使用
参考Hurricane联机使用视频或说明书。
Click to play video on YouTube

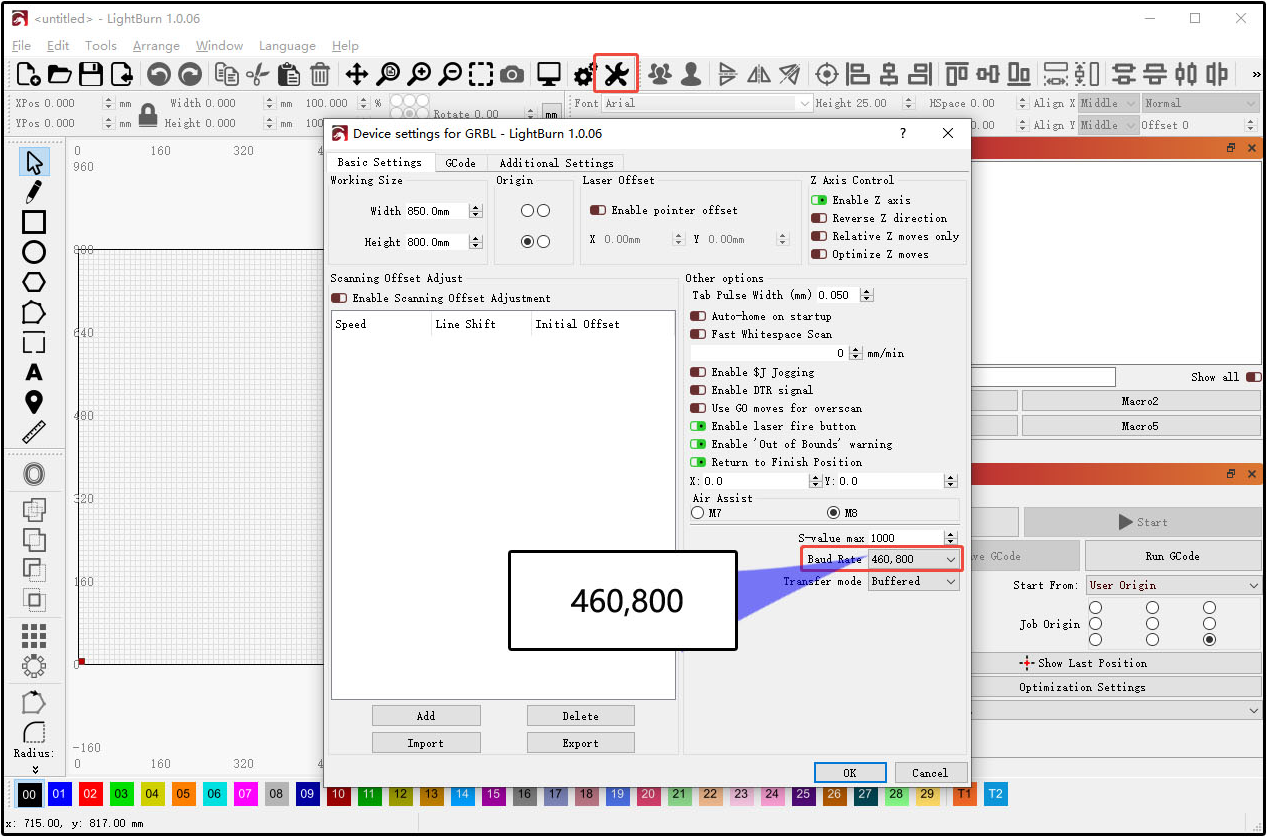

注意：使用AtomStack Studio软件时无需设置即可联机。在使用LightBurn连接时需要把波特率设置为460800，如图2。也可以直接导入U盘配送的LightBurn配置文件，参考LightBurn配置文件导入视频。
Click to play video on YouTube
图2
¶ 5. Hurricane焦距调整
参考Hurricane焦距调整视频或说明书。
注意：

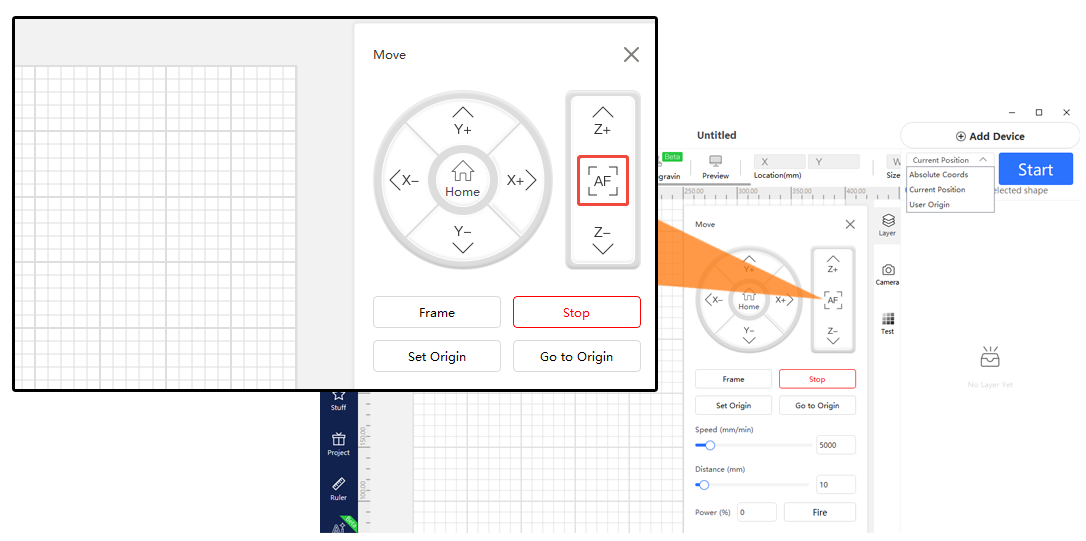

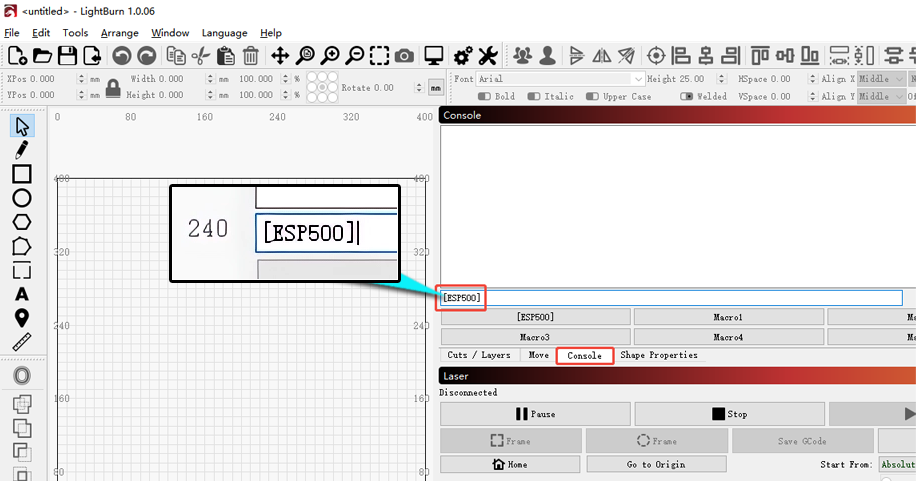

- Hurricane可以通过机箱上的自动对焦按键或通过在AtomStack Studio软件上点击自动对焦按键（如图3）或LightBurn软件代码框中输入 [ESP500] 实现自动对焦（如图4），也可以通过定焦片手动对焦。
图3
图4

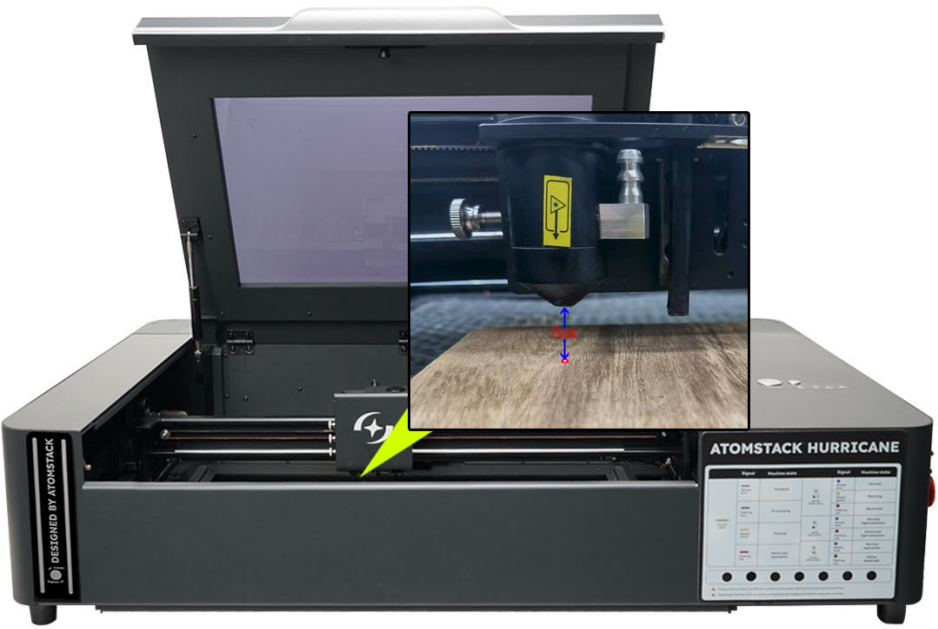

- 如果自动对焦焦距不是8mm：如果出现自动对焦焦距不是8mm时（如图5），可以通过在LightBurn软件或LaserGRBL软件中修改代码来进行自动对焦焦距调整。自动对焦参数默认值是1.5，修正值为1.5±误差值，即：
- 实际值大于8mm时修正值的计算方法：1.5-（实际测量数值-8）。
- 实际值小于8mm时修正值计算方法：1.5+（8-实际测量数值）。

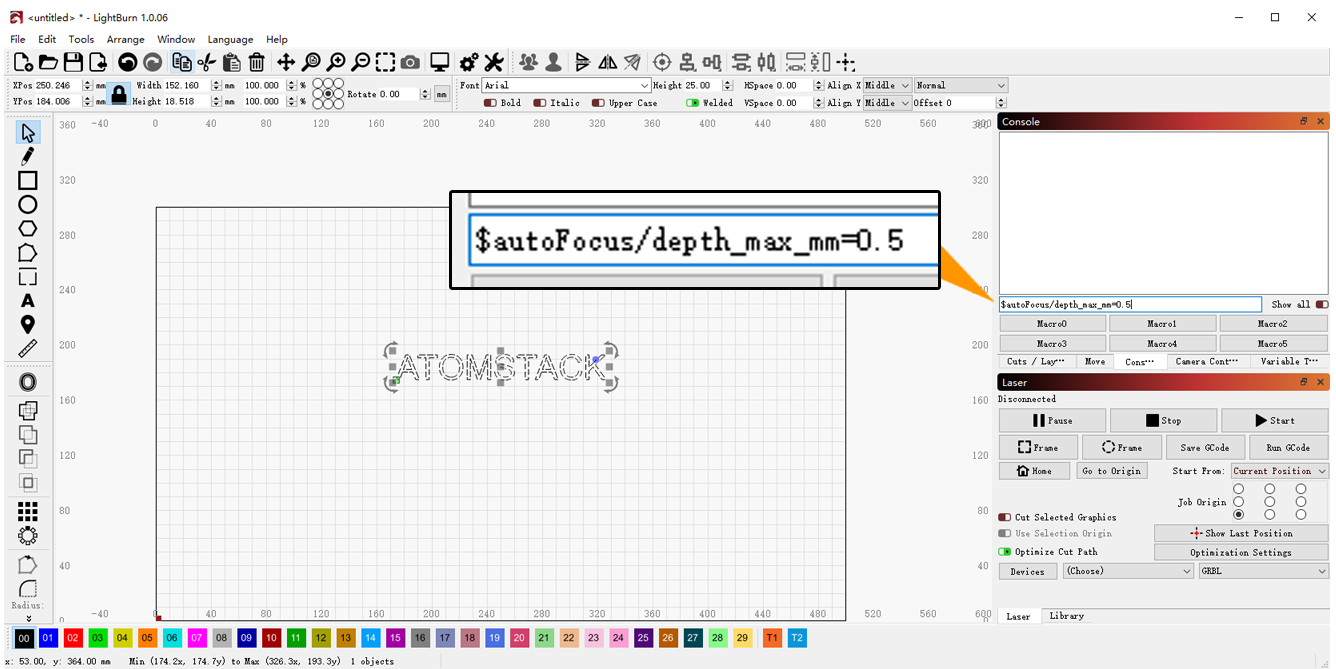

- 在LightBurn【Console】输入$autoFocus/depth_max_mm=修正值（1.5±误差值），然后按Enter键。例如自动对焦的焦距实际为9mm，那么修正值就是1.5-1=0.5。如图6：
图5
图6
¶ 6. Hurricane相机应用
参考Hurricane相机应用视频或说明书。
Click to play video on YouTube
注意：

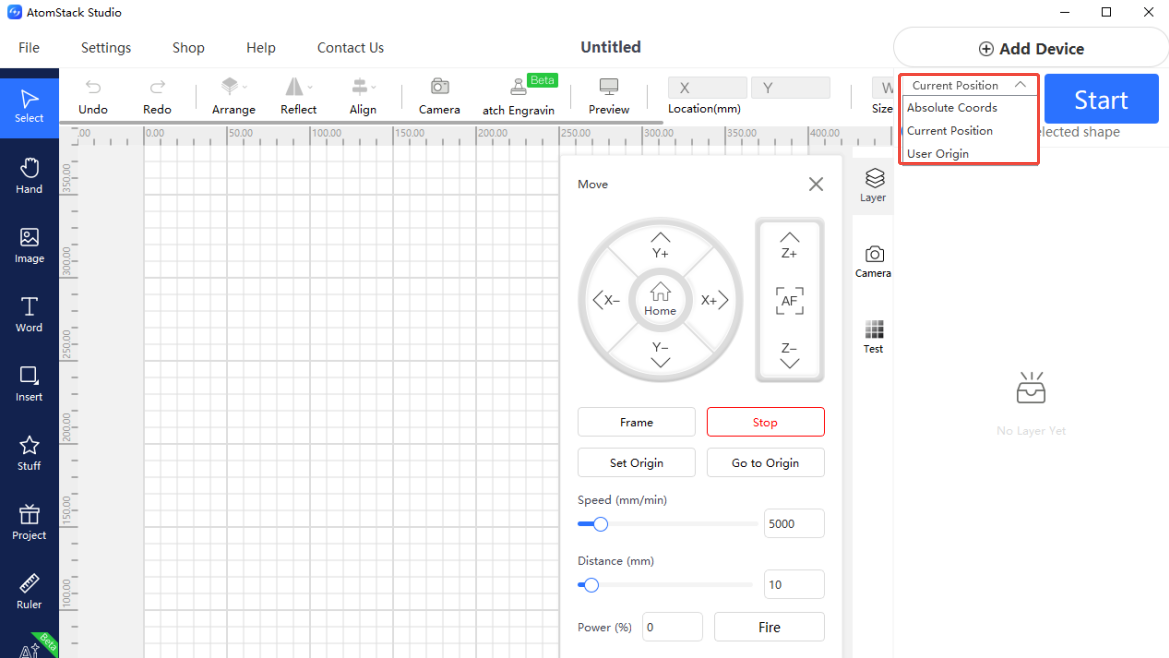

- 使用相机时需要用绝对坐标。如图7：
图7
- 使用前需要进行校准，更换厚度不一致的材料后需要重新校准。
- 相机校准时，尽量保证箱内光线充足，相机能清晰拍摄箱内工作界面。
- 相机与传送带不能同时使用。

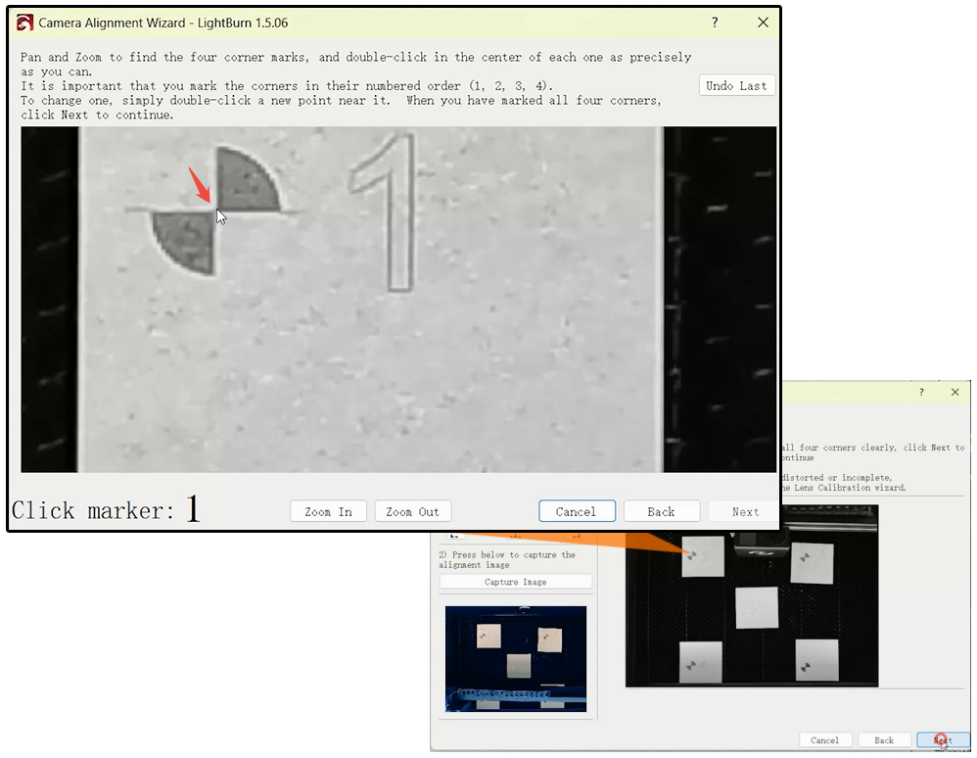

- 在使用LightBurn软件校准时，鼠标点击4个点位时可以放大画面后再点击，这样能提高精准度，如图8：
图8
¶ 7. Hurricane传送带配件应用
参考Hurricane传送带应用视频或说明书。
Click to play video on YouTube
注意：

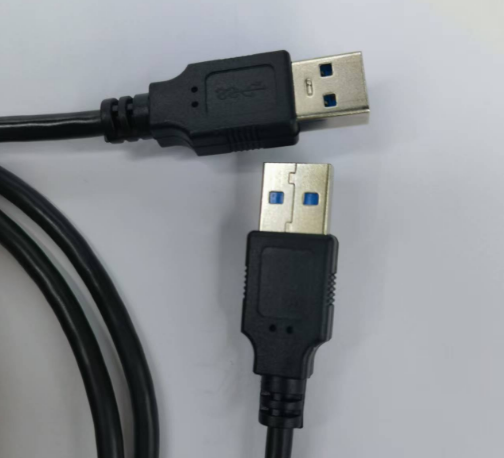

- Hurricane配套的传送带是带自动识别功能的，插入配送的USB连接线（如图9）后即可。
图9
- 使用传送带时不能使用绝对坐标Absolute Coords。
- 使用传送带后雕刻范围变为500mm*800mm。
- AtomStack的传送带型号为R7。
- 使用传送带时需要使用H3增高台（视频中的机器的底座）。
¶ 8. Hurricane旋转配件应用
参考Hurricane旋转配件使用视频或说明书。
Click to play video on YouTube
注意：

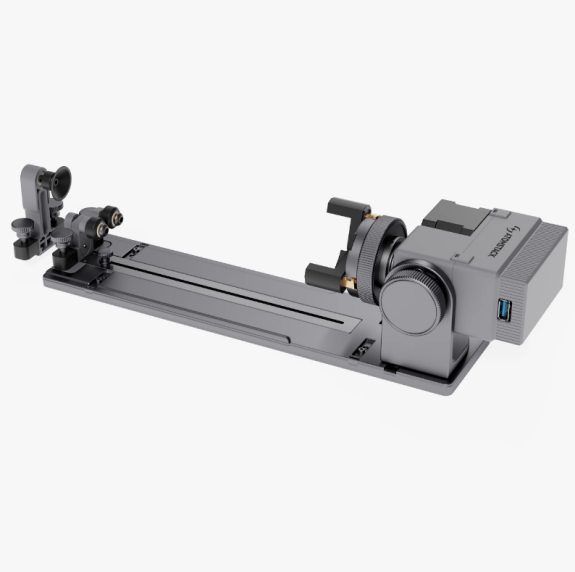

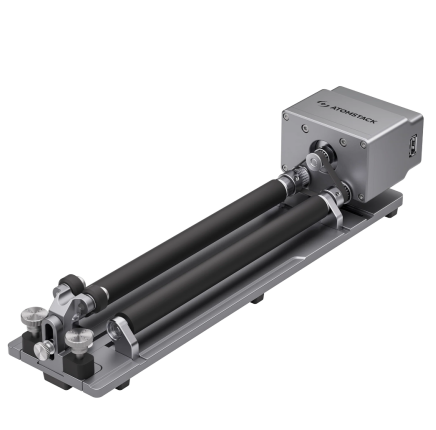

- Hurricane配套的旋转配件都带有自动识别功能，插入配送的USB连接线（如图10）后即可使用。型号为R6（如图11）、R8（如图12）、R8 Pro。
图10
图11
图12
- 使用旋转配件时不能使用绝对坐标Absolute Coords，如图13：
图13

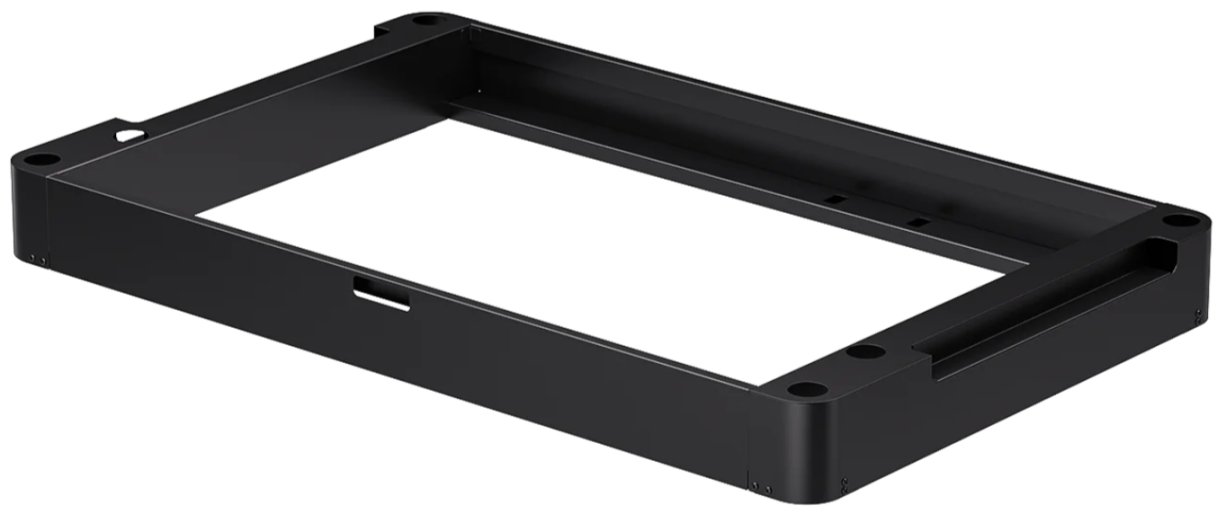

- 使用旋转配件时需要使用H3增高架（如图14）。
图14

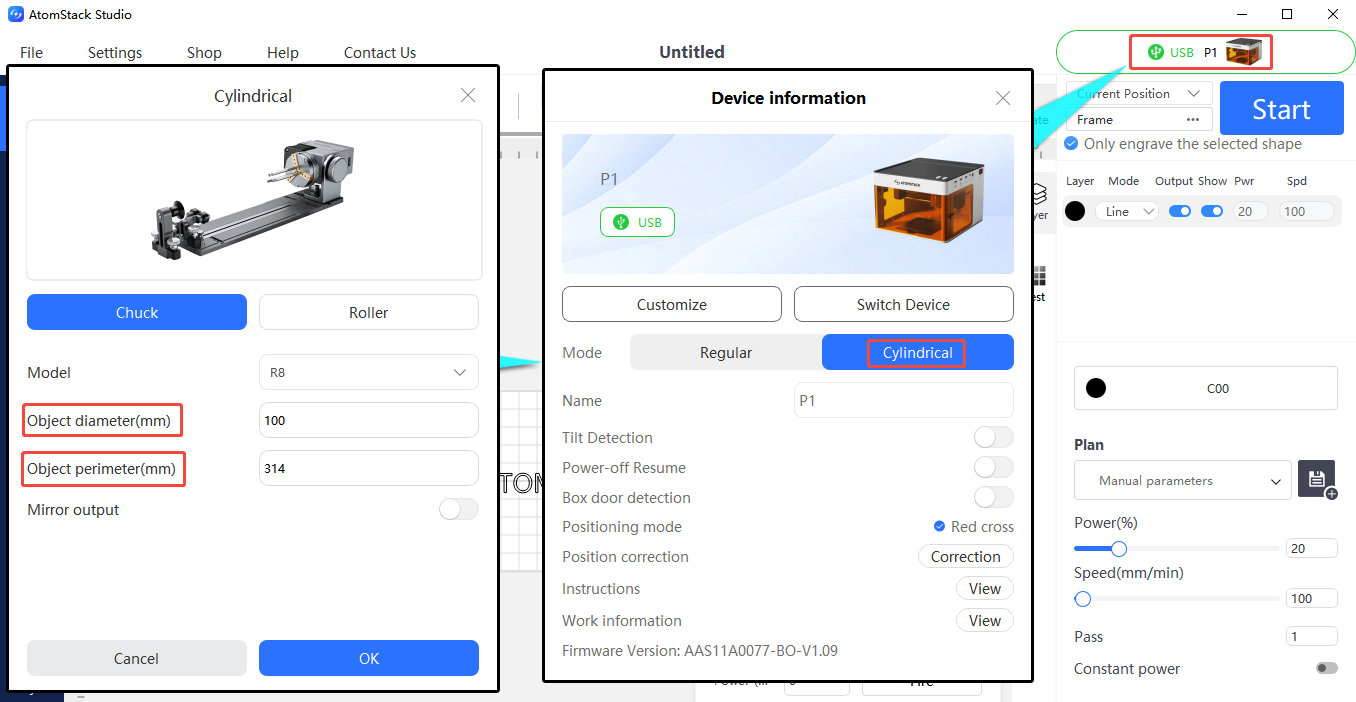

- 使用AtomStack Studio软件时，滚轴（R6）无需进行参数设置，卡盘（R8）需要设置材料的周长或直径，如图15：
图15

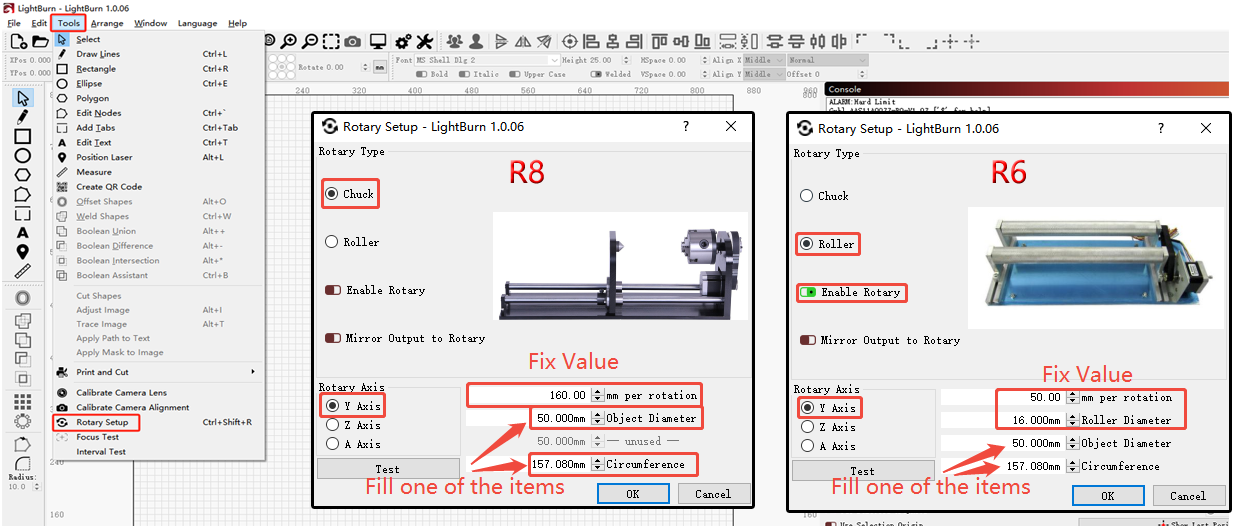

- 使用LightBurn软件时需要进行旋转参数设置，选择旋转类型（R6选滚轴式、R8选卡盘式）、旋转轴选择Y轴，参数需要进行设置，其中R8转速设置为160毫米/每转（固定值）、材料的直径或周长任选其一填入；R6转速设置为50毫米/每转（固定值）、旋转直径16mm（固定值）、材料的直径或周长任选其一填入。如图16：
图16
¶ 9. Hurricane软件坐标介绍
- 当前位置Current Position：以激光器所在的位置为雕刻起点，可以随意用手移动激光器到所想要雕刻的位置。
- 用户原点User Origin：用户自行设置激光开始工作的位置，参考原点设置视频。
- 绝对坐标Absolute Coords：以0,0坐标为起点。如图17：
图17
¶ 10. Hurricane自动灭火功能应用
Click to play video on YouTube
注意：
- 需要用户自己提供灭火用的水箱，通过配送的软管插到机箱背后的主动灭火进水插头上，如面板介绍的"7"口。

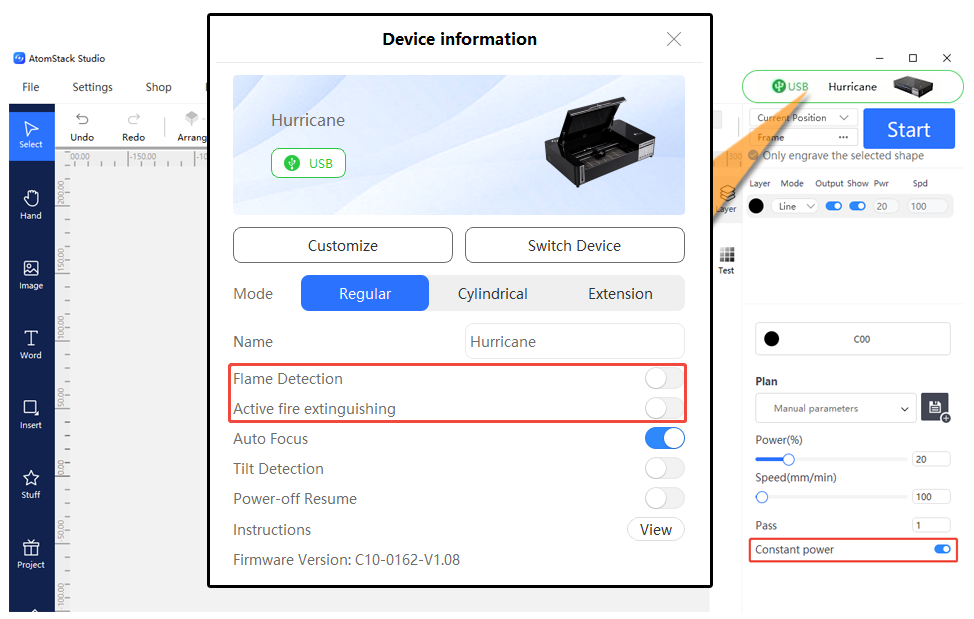

- 必须要打开自动灭火功能，如图18：
图18
¶ 11. Hurricane光路验证与调整
Click to play video on YouTube
注意：

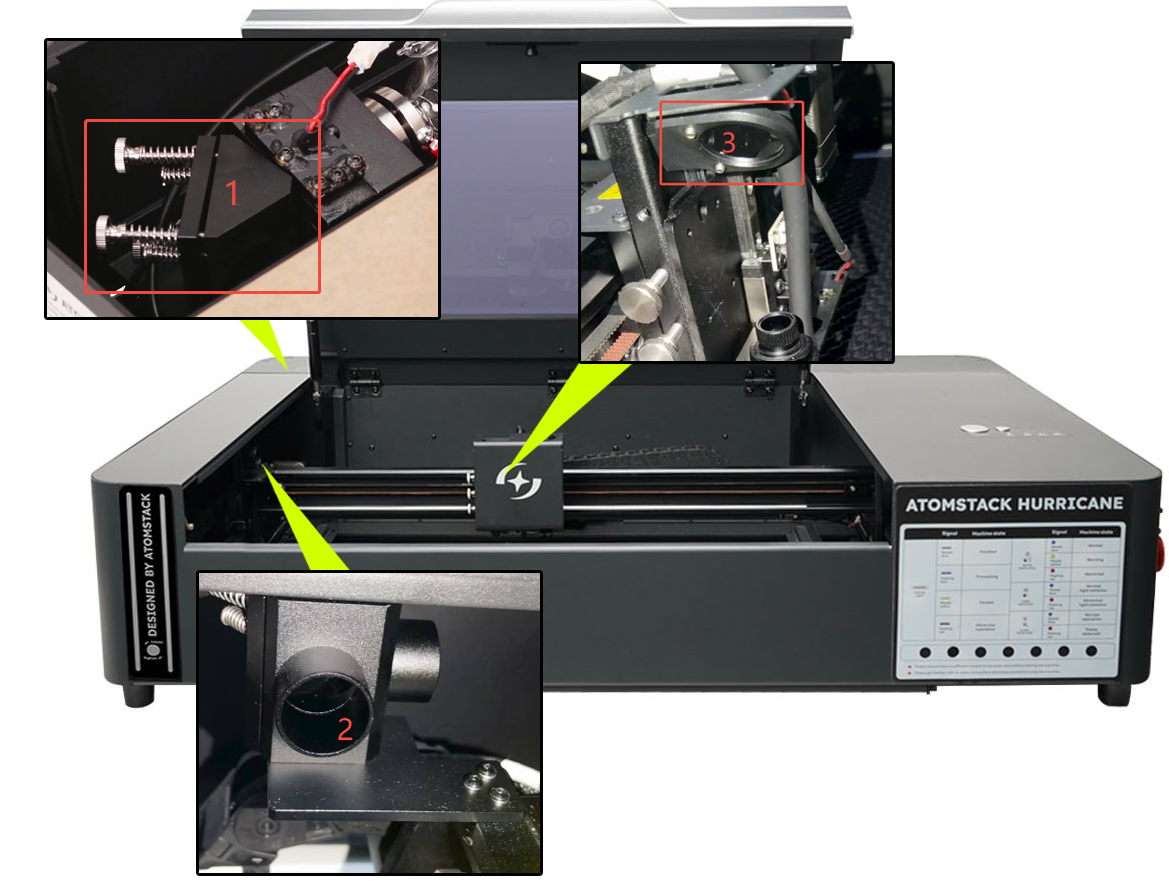

- 光路校准先从二反镜开始验证，再到三反镜、最后到聚焦组件验证，如图19：
图19
- 上下左右移动时，要求红点位置不会出现较大移动。
- 雕刻材料表面红光点与激光点误差≤2mm即属于正常范围。
- 调整二反镜时，三反镜需要从左到右移动。
- 调整三反镜时，可以先轻微锁紧一颗螺丝，再进行角度调整，调整好后锁紧螺丝。
- 调整好光路后，移除调整光路所用的工具（反射镜如图20），避免灼伤工具。
图20
¶ 12. 软件"雕刻参数测试"教学
参考雕刻参数测试教学视频。
备注：需要正版的LightBurn（1.3.01版本以上）软件或者我们的AtomStack Studio才有此功能。
¶ 13. 软件、固件、APP更新教学
- AtomStack Studio升级：打开软件后，如果有新版本会自动提示升级。如果无提示，则打开"设置"后选择"检查更新"；也可以通过AtomStack.com官网下载。

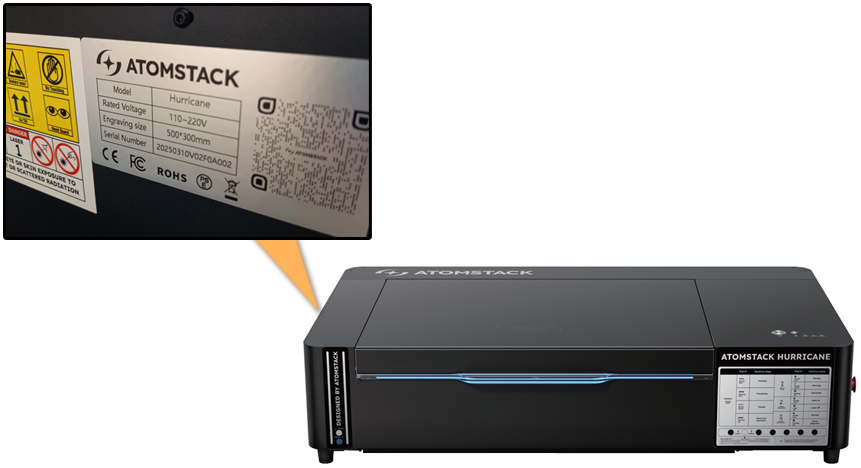

- 固件升级：通过AtomStack APP、AtomStack Studio直接更新固件（注意直接更新时需要插入U盘作为存储器）或者通过提供机器的Serial Number号照片（如图21）向客服人员索要固件，然后通过拷贝到U盘的根目录来升级。
图21
- APP升级：可以通过AtomStack.com官网下载最新版本，或打开APP软件上的"个人中心"，进入"设置"，点击"关于ATOMSTACK"查看软件版本，如果提示更新，就直接选择更新。下载地址https://atomstack.com/pages/atomstack-studio-software
