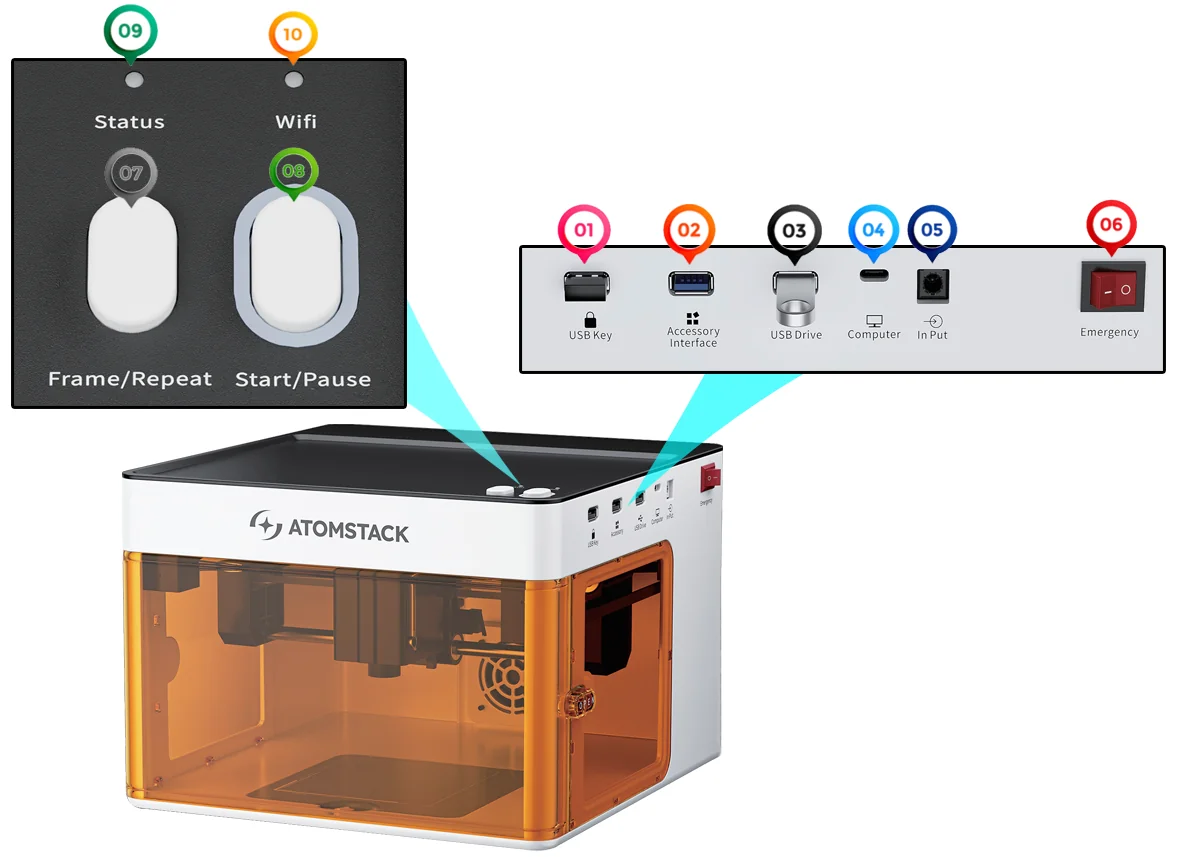

¶ 1. P1 操作パネルと機能概要
下図にパネルのレイアウトを示します。詳しくは取扱説明書も参照してください。
- ① USBキー：USBキーを差し込むと本体のロックを解除できます。
- ② アクセサリーポート：ロータリー・ローラーやチャックなどのアクセサリーを接続します。
- ③ USBポート：モバイルアプリで接続するときはUSBメモリを差し込んでください。差し込まない場合、本体は正常に動作しません。
- ④ Type-Cポート：Type-Cケーブルでパソコンに接続します。
- ⑤ 電源ポート：24V 3Aの電源入力用です。
- ⑥ 電源スイッチ：レーザー彫刻機の電源をオン／オフします。
- ⑦ アプリの外形確認・繰り返し加工ボタン（アプリ使用時のみ有効）：
- 1回押し：外形確認（Frame）
- 3秒以上長押し：前回の加工ジョブを繰り返し開始します。
- ⑧ 開始／一時停止ボタン：
- 1回押し：一時停止／開始
- 2回押し：エラーを解除
- 3秒以上長押し：BluetoothペアリングモードとWi-Fi接続モードを切り替え
- ボタン周囲のリングが点灯すると、ローラーやチャックなどのアクセサリーが接続されています。
- ⑨ ステータスインジケーター：
- 緑色に点灯：正常に起動し、待機中
- 緑色に点滅：一時停止中
- 赤色に点灯：故障状態
- 青色に点灯：レーザー照射中
- ⑩ Wi-Fiインジケーター：
- 消灯：Wi-Fi未接続
- 点滅：Wi-Fi接続中
- 緑色に点灯：Wi-Fi接続成功
¶ 2. P1 パソコン接続
P1設置動画または取扱説明書を参照してください。
注意：
- ソフトウェアの選択：AtomStack StudioとLightBurnを推奨します。
- ボーレート設定：AtomStack Studioではボーレートの設定は不要です。LightBurnを使用する場合は、ボーレートを460800に変更するか、付属のUSBメモリに収録された設定ファイルを読み込んでください。
LightBurnのボーレート設定
フォーカスロッドによるフォーカス方法
注意：
- L字サムスクリュー：レーザーモジュールはL字サムスクリューで固定されているため、フォーカスをすばやく簡単に調整できます。サムスクリューのハンドルがリニアガイドレールに当たる場合は、ハンドルを外側へ引き出して回し、位置を変えてください。
L字サムスクリューの調整
¶ 3. P1 モバイルアプリ接続
P1アプリの接続チュートリアル動画または取扱説明書を参照してください。
注意：
- USBメモリの要件：アプリでP1を操作する前に、USBメモリを差し込んでください。
- ネットワークペアリング：Bluetoothモードで接続する場合は、ペアリング手順に従って彫刻機をネットワークへ接続してください。詳しくはチュートリアル動画を参照してください。
- 材料ライブラリ：AtomStackアプリにはダウンロードして使える材料ライブラリが用意されています。ダウンロードしたファイルの加工結果が適切でない場合は、深く加工されるときは出力を下げるか速度を上げ、薄いときは出力を上げるか速度を下げてください。
¶ 4. レーザーモジュールの交換
P1レーザーモジュール交換のチュートリアル動画を参照してください。
注意：
- フォーカス方法：レーザーモジュールにはフォーカスロッドが付属しているため、フォーカスカードは必要ありません。
- 取り付け方法：レーザーモジュールはL字サムスクリューで固定されているため、すばやく交換できます。サムスクリューのハンドルがリニアガイドレールに当たる場合は、ハンドルを外側へ引き出して回してください。
- 赤外線レーザーのウォームアップ：赤外線レーザーモジュールを使用するとき、温度が低い場合は加工開始前にモジュールが自動的に温まります。所要時間は約2～10秒です。
L字サムスクリューの調整
¶ 5. ロータリーアタッチメント（R6、R8、R8 Pro）の接続
P1ロータリーアタッチメントの操作チュートリアル動画を参照してください。
注意：
- ロータリーアタッチメントの選択：P1は自動認識対応のR6、R8、R8 Proのみをサポートします。付属の自動認識ケーブル（両端USBコネクター）をP1のアクセサリーポートに接続すると、ロータリーアタッチメントが自動検出されます。ステップ長の変更は不要です。
- かさ上げ脚：ロータリーアタッチメントを購入するとき、かさ上げ脚が付属していないモデルの場合は、H5かさ上げ脚を別途購入してください。
自動認識ケーブルの接続（両端USBコネクター）
注意：
- AtomStackソフトウェアの設定：AtomStack Studioではローラー（R6）のパラメーター変更は不要です。チャック（R8）では材料の外周または直径を入力してください。
AtomStack Studioのロータリーパラメーター設定
注意：
- LightBurnの設定：LightBurnを使用する場合は、ロータリーパラメーターを設定してください。
- ロータリータイプ：R6はRoller、R8はChuckを選択
- ロータリー軸：Y-axisを選択
- R8（チャック）の速度：1回転あたり160mm（固定値）。材料の直径または外周を入力
- R6（ローラー）の速度：1回転あたり50mm（固定値）、ローラー直径16mm（固定値）。材料の直径または外周を入力
LightBurnのロータリーパラメーター設定
注意：
- ベースプレートの取り外し：ロータリーアタッチメントを使用する場合はベースプレートを取り外し、ベースプレートのラッチを時計回りに回してから、かさ上げ脚を取り付けてください。
ベースプレートのラッチ取り外し
注意：
- ミラー反転：加工結果が反転している場合は、ソフトウェアのミラー機能をオンまたはオフに切り替えてください。
- AtomStack Studio：図のとおりに設定
- LightBurn：図のとおりに設定
AtomStack Studioのミラー設定
LightBurnのミラー設定
¶ 6. レーザーフォーカス調整ガイド
P1レーザーフォーカス調整のチュートリアル動画を参照してください。
注意：
- フォーカス手順：レーザーモジュールを固定しているL字サムスクリューを緩め、モジュールのフォーカスロッドを先端が加工材料に触れるまで下げます。次にL字サムスクリューを締め直し、フォーカスロッドを戻してください。
- 実際の焦点距離：レーザーモジュールから材料までの距離は30mmです。
- サムスクリューの調整：サムスクリューのハンドルがリニアガイドレールに当たる場合は、L字サムスクリューのハンドルを外側へ引き出して回し、位置を変えてください。
L字サムスクリューの調整
¶ 7. ソフトウェア座標系の概要
- 現在位置：レーザーモジュールの現在位置を加工開始点として使用します。レーザーモジュールを手で動かし、任意の位置に移動できます。
- ユーザー原点：レーザーが加工を開始する位置を手動で設定します。原点設定動画を参照してください。
- 絶対座標：原点復帰時の0,0座標を開始点として使用し、材料の座標によってレーザーの開始位置を決定します。
LightBurnの座標設定
AtomStack Studioの座標設定
¶ 8. ソフトウェア加工パラメーターテストガイド
加工パラメーターテストのチュートリアル動画を参照してください。
注意：この機能を利用するには、ライセンス認証済みのLightBurn（バージョン1.3.01以降）またはAtomStack Studioが必要です。
¶ 9. P1レーザーモジュールのL字サムスクリューが干渉した場合の調整方法
P1レーザーフォーカス調整のチュートリアル動画を参照してください。
注意：L字サムスクリューが干渉している場合は、L字ハンドルを外側へ引き出して回し、位置を変えてください。
L字サムスクリューの調整
