¶ 1. Aviso de seguridad del Hurricane
Antes de utilizar este producto, asegúrese de haber leído y comprendido todas las precauciones de seguridad y los procedimientos de manejo. Siga estrictamente las siguientes pautas para garantizar un uso seguro y correcto del equipo:
- Comprobación previa al uso: revise el equipo en busca de daños antes de cada uso. No lo utilice si detecta algún defecto. Antes de encenderlo, llene el depósito de agua hasta la línea de nivel máximo. Poner en marcha la máquina con el nivel de agua por debajo de la línea de mínimo puede provocar la rotura del tubo láser.
- Entorno de trabajo: mantenga la zona de trabajo limpia y ordenada.
- Modificación del equipo: no desmonte, modifique ni altere el equipo ni su sistema operativo.
- Supervisión: no deje nunca el equipo sin vigilancia mientras está funcionando. Asegúrese siempre de que funciona correctamente.
- Limpieza: mantenga limpia la zona de procesamiento. La acumulación de residuos del corte y el grabado puede suponer un riesgo de incendio. Retire los restos y residuos con regularidad.
- Temperatura de funcionamiento: utilice el equipo dentro de un intervalo de temperatura de 5 °C a 35 °C. No lo utilice en condiciones de congelación.
- Integridad del equipo: no utilice el equipo con alguna pieza desmontada, ya que podría quedar expuesta la radiación láser y aumentaría el riesgo de daños en el equipo.
- Restricciones de materiales: evite los materiales que contengan PVC, vinilo u otras sustancias cloradas, ya que generan vapores corrosivos nocivos para la salud y para el equipo. Los daños provocados por estos materiales no están cubiertos por la garantía. No grabe ni corte materiales desconocidos, ya que al evaporarse o fundirse pueden desprender humos nocivos.
Además, está prohibido procesar materiales muy reflectantes, ya que pueden causar daños irreversibles en la máquina. Respetar estas pautas contribuye a un uso seguro y eficaz del equipo.
¶ 2. Presentación de la interfaz de control del Hurricane
Figura 1
- ① Botón de reinicio/pausa: durante el grabado, presione este botón para pausar el funcionamiento. Tras cerrar la tapa, vuelva a presionarlo para reanudar el trabajo. Si se produce una alarma anómala, una vez subsanada, presione este botón para devolver la máquina al modo de espera normal.
- ② Botón de enfoque automático: después de colocar el material, presione este botón para realizar el enfoque automático.
- ③ Entrada de agua: el agua de refrigeración se añade al depósito por esta entrada.
- ④ Interruptor de parada de emergencia: en caso de emergencia, presione este botón para cortar la alimentación y detener la máquina.
- ⑤ Interruptor de llave: introduzca la llave y gírela en el sentido de las agujas del reloj para encender; gírela en sentido contrario para apagar.
- ⑥ Interruptor de alimentación, fusible y toma de corriente: controla el encendido y apagado, aloja el fusible e incluye el puerto de conexión del cable de alimentación.
- ⑦ Entrada de agua del extintor activo: entrada de suministro de agua para el extintor activo. El usuario debe aportar un depósito de agua para la extinción activa. Conecte a este puerto el tubo suministrado.
- ⑧ Puerto USB: para el funcionamiento sin conexión y las actualizaciones de firmware.
- ⑨ Puerto de control por computadora: puerto de conexión de datos para computadoras; admite la conexión por cable Type-C.
- ⑩ Puerto de accesorios de expansión: interfaz para accesorios de expansión como mandriles, rodillos y alimentadores, con capacidad de reconocimiento automático.
¶ 3. Inspección de desembalaje del Hurricane
Consulte el video de inspección de desembalaje del Hurricane o el manual para conocer el proceso de revisión.
Haga clic para reproducir el video en YouTube
Nota:
- Antes de encender la máquina, compruebe con atención si el tubo de CO₂ ha sufrido daños durante el transporte (véase el círculo rojo de la Figura 1). Si no encuentra daños, llene el depósito hasta el nivel máximo, encienda la alimentación y ponga en marcha la máquina. Observe si el tubo de CO₂ se está llenando de agua con normalidad. Una vez confirmado el funcionamiento correcto, vuelva a rellenar el depósito hasta el nivel máximo.
- El depósito debe llenarse con agua purificada o destilada. Si la temperatura del entorno de trabajo es inferior a 5 °C, debe añadirse al depósito un anticongelante no corrosivo. La proporción de mezcla es la siguiente:
| Temperatura mínima de funcionamiento | Proporción |
|---|---|
| -42 ℃ ~ -45 ℃ | 6:4 (60 % de anticongelante, 40 % de agua) |
| -32 ℃ ~ -35 ℃ | 5:5 (50 % de anticongelante, 50 % de agua) |
| -22 ℃ ~ -25 ℃ | 4:6 (40 % de anticongelante, 60 % de agua) |
| -12 ℃ ~ -15 ℃ | 3:7 (30 % de anticongelante, 70 % de agua) |
| 0 ℃ ~ -5 ℃ | 2:8 (20 % de anticongelante, 80 % de agua) |
Figura 1
¶ 4. Conexión del software del Hurricane
Consulte el video de configuración de red del Hurricane o el manual.
Haga clic para reproducir el video en YouTube
Nota: al utilizar el software AtomStack Studio no hace falta ninguna configuración adicional para conectarse. Con LightBurn, fije la velocidad en baudios en 460800 (véase la Figura 2). También puede importar directamente el archivo de configuración de LightBurn incluido en la memoria USB suministrada. Consulte el video de importación del archivo de configuración de LightBurn.
Haga clic para reproducir el video en YouTube
Figura 2
¶ 5. Enfoque del Hurricane
Consulte el video de ajuste del enfoque del Hurricane o el manual.
Nota:
- El Hurricane puede realizar el enfoque automático presionando el botón físico de enfoque automático de la carcasa, haciendo clic en el botón AF de AtomStack Studio (véase la Figura 3) o introduciendo [ESP500] en la consola de código de LightBurn (véase la Figura 4). También puede enfocarse manualmente con la pieza de enfoque.
Figura 3
Figura 4
- Si la distancia de enfoque automático no es de 8 mm (véase la Figura 5), puede ajustarla modificando el código en LightBurn o LaserGRBL. El valor predeterminado del parámetro de enfoque automático es 1.5. El valor de corrección se calcula como 1.5 ± el valor del error:
- Si el valor medido es superior a 8 mm, el valor de corrección se calcula así: 1.5 − (valor medido − 8).
- Si el valor medido es inferior a 8 mm, el valor de corrección se calcula así: 1.5 + (8 − valor medido).
- En LightBurn, introduzca lo siguiente en la consola: $autoFocus/depth_max_mm = valor de corrección (1.5 ± valor del error) y ejecútelo. Ejemplo: si la distancia real de enfoque automático es de 9 mm, el valor de corrección será 1.5 − 1 = 0.5 (véase la Figura 6).
Figura 5
Figura 6
¶ 6. Cómo utilizar la cámara en el Hurricane
Consulte el video de uso de la cámara del Hurricane o el manual.
Haga clic para reproducir el video en YouTube
Nota:
- Al utilizar la cámara deben emplearse coordenadas absolutas (véase la Figura 7):
Figura 7
- Es necesario calibrarla antes de usarla, y debe volver a calibrarse si cambia el grosor del material.
- Durante la calibración de la cámara, asegúrese de que el interior de la carcasa esté bien iluminado para que la cámara capte con nitidez el área de trabajo.
- La cámara y el alimentador no pueden utilizarse a la vez.
- Al calibrar en LightBurn, puede ampliar la vista antes de marcar con el mouse los cuatro puntos de posicionamiento. Así se mejora la precisión (véase la Figura 8).
Figura 8
¶ 7. Cómo utilizar el alimentador en el Hurricane
Consulte el video de uso del alimentador del Hurricane o el manual.
Haga clic para reproducir el video en YouTube
Nota:
- El alimentador del Hurricane cuenta con función de reconocimiento automático. Conecte el cable USB suministrado para utilizarlo (véase la Figura 9).
Figura 9
- No pueden utilizarse coordenadas absolutas (Absolute Coords) con el alimentador.
- Al utilizar el alimentador, el área de grabado pasa a ser de 500 mm × 800 mm.
- El modelo de alimentador de AtomStack es el R7.
- Al utilizar el alimentador debe emplearse el elevador H3 (el elevador de la base de la máquina que se muestra en el video).
¶ 8. Cómo utilizar el rotativo en el Hurricane

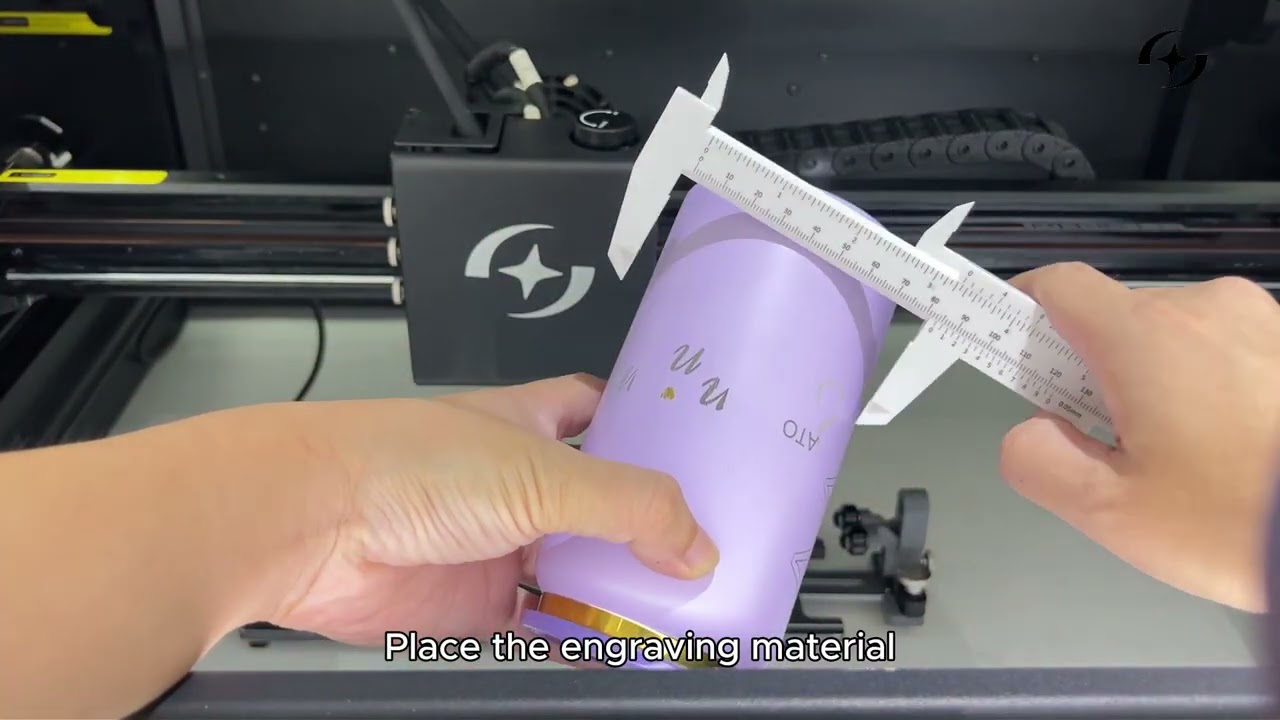

Consulte el video de uso del accesorio rotativo del Hurricane o el manual.
Haga clic para reproducir el video en YouTube
Nota:
- Los accesorios rotativos del Hurricane cuentan con función de reconocimiento automático. Conecte el cable USB suministrado para utilizarlos (véase la Figura 10). Los modelos disponibles son el R6 (véase la Figura 11), el R8 (véase la Figura 12) y el R8 Pro.
Figura 10
Figura 11
Figura 12
- No pueden utilizarse coordenadas absolutas (Absolute Coords) con los accesorios rotativos (véase la Figura 13).
Figura 13
- Al utilizar los accesorios rotativos debe emplearse el elevador H3 (véase la Figura 14).
Figura 14
- Con el software AtomStack Studio, el rodillo (R6) no requiere ajustes de parámetros. Para el mandril (R8) debe indicarse el perímetro o el diámetro del objeto (véase la Figura 15).
Figura 15
- Con el software LightBurn hay que configurar la rotación: seleccione el tipo de rotación (R6 → tipo Roller; R8 → tipo Chuck) y elija el eje Y como eje de rotación. Parámetros que deben fijarse: velocidad de rotación del R8 = 160 mm/vuelta (valor fijo), introduciendo el diámetro o el perímetro del objeto; velocidad de rotación del R6 = 50 mm/vuelta (valor fijo), diámetro de rotación = 16 mm (valor fijo), introduciendo el diámetro o el perímetro del objeto. Véase la Figura 16.
Figura 16
¶ 9. Presentación de las coordenadas del software
- Posición actual: toma la posición actual del láser como punto de inicio del grabado. Puede desplazar el cabezal láser libremente con la mano hasta la posición de grabado deseada.
- Origen de usuario: el usuario fija manualmente la posición de partida del cabezal láser. Consulte el video de configuración del origen de usuario.
- Coordenadas absolutas (Absolute Coords): toma la coordenada 0,0 como origen (véase la Figura 17).
Figura 17
¶ 10. Uso del extintor activo
Consulte el video de uso de la función de extinción activa del Hurricane.
Haga clic para reproducir el video en YouTube
Nota:
- El usuario debe aportar su propio depósito de agua para el extintor. Conéctelo a la entrada de agua de extinción activa de la parte trasera de la carcasa mediante el tubo suministrado, es decir, el puerto “7” señalado en el panel.
- La función de extinción activa debe estar activada, como se muestra en la Figura 18.
Figura 18
¶ 11. Calibración del recorrido óptico del Hurricane
Consulte el video de calibración y ajuste del recorrido óptico del Hurricane.
Haga clic para reproducir el video en YouTube
Nota:
- Empiece la calibración del recorrido óptico comprobando primero el segundo espejo, después el tercero y, por último, el conjunto de enfoque, como se muestra en la Figura 19.
Figura 19
- Al desplazarse hacia arriba, abajo, izquierda o derecha, compruebe que el punto de luz roja no se desvíe de forma apreciable.
- La desviación entre el punto de luz roja sobre la superficie del material y el punto láser debe ser ≤ 2 mm para considerarse dentro del intervalo normal.
- Al ajustar el segundo espejo es necesario desplazar el tercero de izquierda a derecha.
- Al ajustar el tercer espejo, afloje un tornillo para modificar el ángulo y vuelva a apretarlo una vez terminado el ajuste.
- Una vez ajustado correctamente el recorrido óptico, retire cualquier herramienta utilizada para el ajuste (por ejemplo, los espejos que se muestran en la Figura 20) para que no resulten quemadas.
Figura 20
¶ 12. Prueba de parámetros de grabado en el software
Consulte el video del tutorial de prueba de parámetros de grabado.
Nota: esta función solo está disponible con una versión con licencia de LightBurn (versión 1.3.01 o superior) o con AtomStack Studio.
¶ 13. Actualizaciones del software, el firmware y la aplicación
Consulte el video explicativo sobre las actualizaciones del software, el firmware y la aplicación.
- Actualización de AtomStack Studio: al ejecutar el software, si hay una versión nueva disponible aparecerá un aviso para que la instale. Si no aparece ningún aviso, abra Configuración y seleccione Buscar actualizaciones. También puede descargar la última versión desde el sitio web oficial: AtomStack.com.
- Actualización del firmware: actualice el firmware directamente desde la AtomStack APP o AtomStack Studio (tenga en cuenta que debe haber una memoria USB insertada como almacenamiento para las actualizaciones). También puede enviar al servicio de atención al cliente una foto del número de serie de la máquina (como se muestra en la Figura 21) para obtener el archivo de firmware y copiarlo en el directorio raíz de una memoria USB para la actualización.
Figura 21
- Actualización de la aplicación: puede descargar la última versión desde el sitio web oficial AtomStack.com, o abrir la aplicación, ir al Centro personal, entrar en Configuración y presionar Acerca de ATOMSTACK para comprobar la versión del software. Si hay una actualización disponible, basta con seleccionar Actualizar. Enlace de descarga: https://atomstack.com/pages/atomstack-studio-software
