¶ 1. Presentación de la interfaz de control del Kraft
Figura 1
- (1) Botón de cambio de modo láser: permite alternar entre el modo láser azul, el modo infrarrojo y el modo dual azul e infrarrojo. Manténgalo presionado 5 segundos para restablecer la configuración de red.
- (2) Botón de enfoque automático: activa la función de enfoque automático.
- (3) Indicador de alarma: la luz roja indica estado de alarma; la verde, funcionamiento normal.
- (4) Interruptor de encendido: enciende y apaga la grabadora.
- (5) Puerto de alimentación de la asistencia de aire: suministra corriente al sistema de asistencia de aire y permite controlar su encendido y apagado. Tensión de salida: 24 V.
- (6) Entrada de alimentación: se conecta al adaptador de 24 V 9 A incluido.
- (7) Puerto del tubo de asistencia de aire: se conecta al tubo de la asistencia de aire.
- (8) Puerto Type-C: se conecta a la computadora mediante un cable Type-C.
- (9) Puerto de pantalla táctil: se conecta a una pantalla táctil mediante un cable HDMI. Nota: no conecte cables HDMI de otros dispositivos con alimentación propia, como monitores o televisores.
- (10) Puerto para memoria USB: permite insertar una memoria USB. Nota: debe haber una memoria USB insertada al utilizar la pantalla táctil o la aplicación móvil.
- (11) Puerto de la llave USB: la grabadora no arranca si no está insertada la llave USB.
- (12) Puerto de accesorios: se conecta a accesorios como rotativos o alimentadores, con capacidad de reconocimiento automático.
- (13) Salida de alimentación de la bomba de aire con extinción de incendios: se conecta a un sistema de asistencia de aire con función de extinción automática.
- (14) Antena wifi: mejora la potencia de la señal wifi.
- (15) Extractor de humos: la brida del ventilador tiene un diámetro de 75 mm y se conecta al tubo de extracción incluido (diámetro de 76 mm, longitud comprimido 160 mm, longitud extendido 2 metros).
¶ 2. Desembalaje y puesta en marcha del Kraft
Consulte el video de desembalaje y puesta en marcha del Kraft o el manual de usuario. Antes de utilizar el equipo, lea atentamente las declaraciones de seguridad y las advertencias que figuran al principio del manual.
Haga clic para reproducir el video en YouTube
Nota:

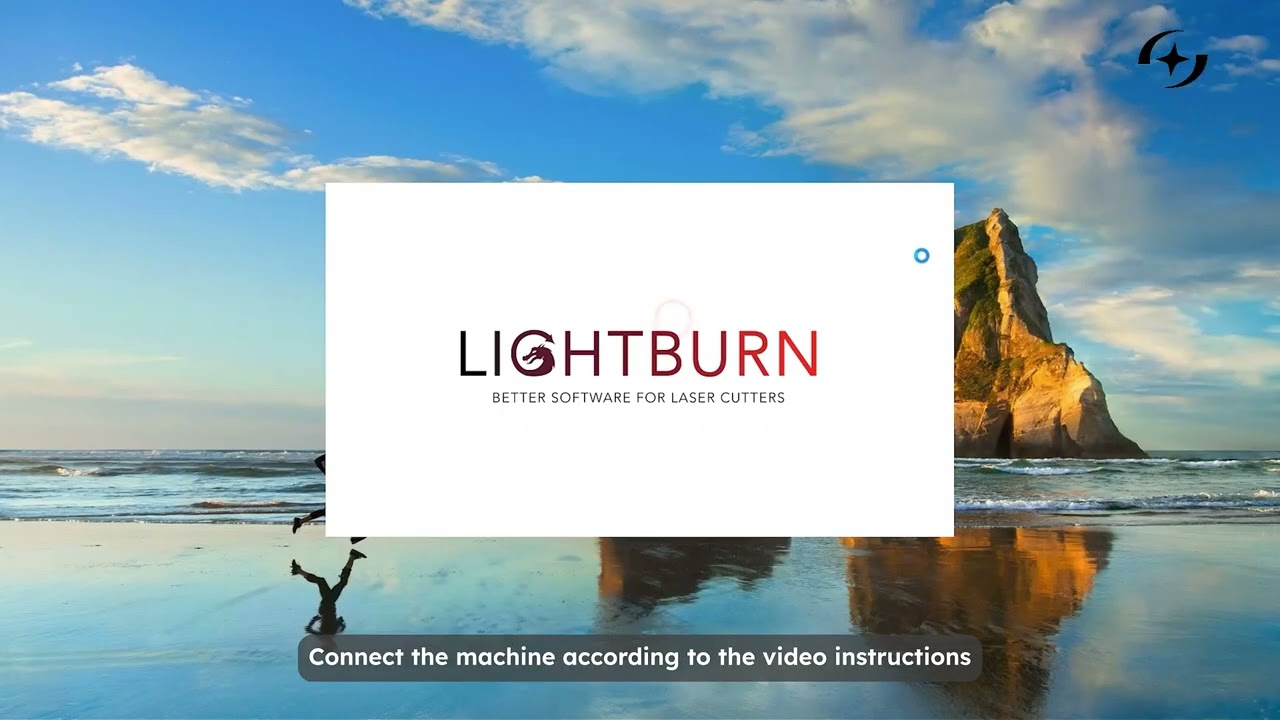

- Con el software AtomStack Studio no hace falta ningún ajuste adicional para conectar y utilizar el equipo. Al conectarlo con LightBurn es necesario cambiar la velocidad en baudios a 460800 (véase la Figura 1). También puede importar al software el “archivo de configuración” incluido en la memoria USB. En algunas versiones, la ventana de ajuste de la velocidad en baudios puede estar oculta; esto se resuelve importando nuestro archivo de configuración. Consulte el video del tutorial de importación del archivo de configuración de LightBurn.
Figura 1
- Al conectarlo al puerto USB de la computadora, los usuarios de macOS no deben conectar el cable Type-C directamente. En su lugar debe utilizarse una base de conexión (véase la Figura 2) para convertir la conexión a Type-A.
Figura 2
¶ 3. Descripción de los modos de capa
- AtomStack Studio, como se muestra en la Figura 3:
Figura 3
- Modo Imagen: genera automáticamente un archivo tras importar una imagen.
- Modo Línea: se utiliza al grabar gráficos vectoriales.
- Modo Relleno: rellena el área comprendida entre las líneas; es el modo de grabado.
- Modo Corte: atraviesa el objeto; es el modo de corte.
- LightBurn, como se muestra en la Figura 4:
Figura 4
- Modo Imagen: al importar una imagen, el sistema utiliza por defecto el modo Imagen, destinado al grabado.
- Modo Relleno: rellena el área comprendida entre las líneas y se utiliza para grabar.
- Modo Relleno + Línea: rellena el área comprendida entre las líneas y además corta siguiendo las líneas. Este modo graba y corta a la vez.
- Modo Línea: se utiliza para grabar archivos vectoriales o para operaciones de corte.
¶ 4. Ajuste del enfoque del Kraft
Consulte el video de ajuste del enfoque del Kraft.
Nota: el Kraft admite el enfoque automático y el manual.
Métodos de enfoque automático: utilice el botón de enfoque automático de la máquina; haga clic en el botón de enfoque de AtomStack Studio (véase la Figura 5); o introduzca [ESP500] en la zona de comandos de macro de LightBurn (véase la Figura 6).
Método de enfoque manual: utilice el separador de foco fijo incluido y ajuste el enfoque a 40 mm girando la rueda de enfoque manual situada en la parte trasera del eje Z (véase la Figura 7); esa es la distancia entre el plano inferior del cabezal láser y el material.
Figura 5
Figura 6
Figura 7
¶ 5. Cambio entre láser infrarrojo y azul y modo de doble láser del Kraft
Consulte el video sobre el cambio entre el láser infrarrojo, el láser azul y el modo de doble láser.
Nota: al utilizar el modo de doble láser, asegúrese de que la distancia focal esté ajustada con precisión a 40 mm. Si el enfoque no es correcto, el láser infrarrojo puede no ofrecer resultados de grabado óptimos.
¶ 6. Sustitución del láser del Kraft
Consulte el video de sustitución del láser del Kraft.
Haga clic para reproducir el video en YouTube
¶ 7. Cómo utilizar la cámara en el Kraft
Consulte el video de uso de la cámara del Kraft.
Haga clic para reproducir el video en YouTube
Nota: al utilizar la función de cámara debe fijar “Iniciar desde” en Coordenadas absolutas. En AtomStack Studio, véase la Figura 8; en LightBurn, la Figura 9.
Figura 8
Figura 9
¶ 8. Uso del alimentador del Kraft
Consulte el video de instalación y uso del alimentador del Kraft.
Nota: al utilizar el alimentador debe instalar el elevador H4 para elevar el chasis de la máquina Kraft.
¶ 9. Uso de los rotativos del Kraft
Consulte el video de conexión y uso de los rotativos del Kraft.
Notas:
- Los dispositivos rotativos compatibles con reconocimiento automático son los modelos R6, R8 y R8 Pro. Para utilizarlos debe instalar el elevador H4 y elevar así el chasis de la máquina Kraft.
- Introduzca el cable de reconocimiento automático del dispositivo rotativo (con conectores USB en ambos extremos, véase la Figura 10) en el puerto de accesorios de la grabadora Kraft (el puerto marcado con el número 12 en el panel). El dispositivo rotativo se reconocerá automáticamente y no será necesario ajustar la longitud de paso.
Figura 10
- Con el software AtomStack Studio, el rodillo rotativo (R6) no requiere ajustes de parámetros, mientras que el mandril (R8) exige indicar el perímetro o el diámetro del material, como se muestra en la Figura 11:
Figura 11
- Con LightBurn, los ajustes del rotativo son los siguientes: Tipo de rotación: seleccione Roller para el R6 y Chuck para el R8; Eje de rotación: elija el eje Y. Para el R8, fije los mm por vuelta en 160 (valor fijo) e introduzca el diámetro o el perímetro del material. Para el R6, fije los mm por vuelta en 50 (valor fijo), el diámetro del rodillo en 16 mm (valor fijo) e introduzca el diámetro o el perímetro del material. Véase la Figura 12.
Figura 12
¶ 10. Uso de la asistencia de aire del Kraft (con función de extinción de incendios)
Consulte el video de instalación y uso de la asistencia de aire del Kraft.
Nota: al utilizar el sistema de asistencia de aire incluido, asegúrese de conectarlo a los puertos correctos y de distinguir entre el puerto de alimentación de la bomba de aire y el de la extinción de incendios (consulte el apartado “Presentación de las funciones del panel”). Antes de utilizar la función de extinción, compruebe que el depósito de agua de la asistencia de aire esté lleno.
¶ 11. Presentación del sistema de coordenadas del software
- Posición actual: toma la ubicación actual del cabezal láser como punto de partida del grabado. Puede desplazar el cabezal manualmente hasta la posición que desee antes de empezar.
- Origen de usuario: el punto de partida lo fija manualmente el usuario como origen de trabajo del láser. Consulte el video de configuración del origen.
- Coordenadas absolutas: toma la coordenada (0, 0) de la máquina como punto de partida fijo.
¶ 12. Tutorial: prueba de parámetros de grabado en el software
Consulte el video del tutorial de prueba de parámetros de grabado.
Nota: esta función solo está disponible con una versión con licencia de LightBurn (versión 1.3.01 o superior) o con AtomStack Studio.
